电冰箱制冷系统实训考核装置

电冰箱制冷系统实训考核装置

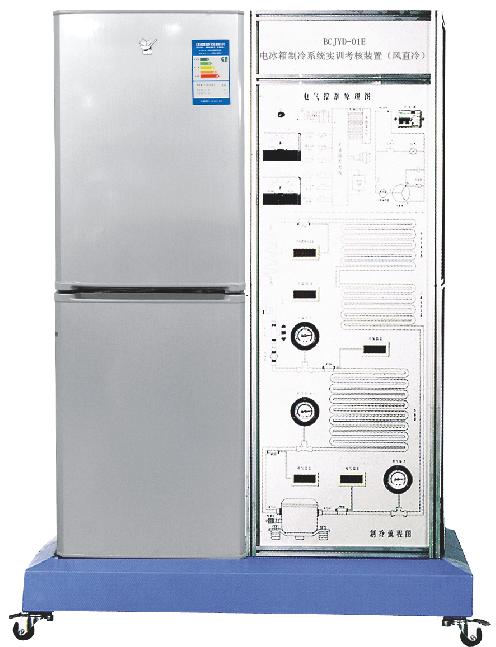

BCJYD-01E电冰箱制冷系统实训考核装置(风直冷)

一、电冰箱制冷系统实训考核装置概述
    “BCJYD-01E电冰箱制冷系统实训考核装置”是按照职业教育的教学和实训要求而研制的。培养掌握电冰箱与制冷技术专业理论知识和专业实践技能,从事电冰箱、制冷设备及系统的安装调试、技术升级、改造设计、维护管理等方面的技能应用型人才。适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《家用制冷设备原理与维修》、《冷库与冷藏技术》、《制冷设备维修工(初级、中级)》等课程的教学实训。
二、电冰箱制冷系统实训考核装置实训项目
任务一、铜管的加工制作
1.铜管按照一定尺寸的截取
2.不同型号铜管喇叭口以及杯形口的制作
3.铜管件的焊接
任务二、制冷系统气密性的检查
1.向制冷循环系统中加注氮气
2.用肥皂水检查制冷系统各个接口是否漏气并记录压力
3.保压24小时后再次检查压力情况
任务三、制冷系统抽真空及充注制冷剂
1.向真空泵中加入专用油
2.利用真空泵、双表修理阀以及三色加液管抽真空
3.向制冷系统中加入制冷剂
任务四、电冰箱制冷系统运行工况调试
1.电冰箱制冷系统吸气管结霜调试
2.电冰箱制冷系统冷藏室不制冷调试
任务五、电冰箱制冷系统故障排除
1.电冰箱脏堵故障排除
2.电冰箱冰堵故障排除
三、电冰箱制冷系统实训考核装置系统特点
1.实训装置采用真实的风直冷双门电冰箱系统,直观展示了风直冷双门电冰箱的系统结构、工作原理,可以清楚的看到其制冷循环的系统结构,使学生能够了解和掌握风直冷冰箱制冷系统的结构原理及维修技能。
2.配套有制冷教学面板,该面板上绘制有风直冷电冰箱制冷系统流程图,学生可以清楚的知道制冷剂在制冷系统中的各种状态之间的转化,有利于学生对其工作原理的理解和制冷系统工作过程的掌握,交互性强,使学生能够很容易地掌握各种制冷系统的相关技术知识。
3.采用流程图加测量仪表的方式,可以直接显示各测量仪表所测点的位置,学生可以更加直观地了解制冷系统运行数据变化情况。
4.可设置模拟故障,在制冷系统中设置故障点后,学生通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置以及故障的形成原因。有利于开展技能鉴定、考核工作。
四、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<0.4kVA
3.外形尺寸:1200mm×600mm×1700mm
4.制冷剂类型:R600a
5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
五、系统配置
1.实训柜:采用铁质双层亚光密纹喷塑结构底架,铝型材及铝塑板拼合框架结构。
2.真实电冰箱1台。
3.交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
4.交流电流表1只:测量范围0~1A,精度1.5级,用于观测系统启动电流及正常工作电流。
5.智能温度表5只:采用PT100传感器,测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度以及环境温度。
6.真空压力表3只:测量范围为-0.1~0.9MPa,可显示系统低压侧、高压侧及冷凝后的压力。
7.可调节连接式手阀5只,安装于实训台的后面,用来设置制冷系统的脏堵或冰堵故障,配合储液罐可以设置制冷系统中制冷剂泄漏或者制冷剂过多故障。
8.风直冷电冰箱制冷系统流程图1套:印有制冷系统流程图,并设有相应的测量仪表。
9.电流型漏电保护装置1套:漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
