变频空调制冷设备实训装置

变频空调制冷设备实训装置

BCZL-10 变频空调制冷设备实训装置

一、变频空调制冷设备实训装置概述:
1、强化制冷系统、制冷空调设备的安装、调试、管理、操作、维护、检修和故障处理的现场训练。
2、强化培养中职、高职学生职业技能,考取职业资格或技术等级证书,在强调实用性的前提下,充分重视实训内容的先进性、前瞻性,最大限度地体现本职业当前最新的实用操作技能,对提高学生职业素质,掌握制冷设备操作工的实际职业技能起到指导作用。
3、以职业需求为实训目标,遵循以实践教学为基础。以制冷设备销售、安装、维护维修、制冷设备生产装配为就业方向。
4、该实训室实现集空调/制冷设备:
(1)市场推销专业技能;
(2)空调/制冷设备施工安装技能;
(3)空调/制冷设备维护维修技能;
(4)空调/制冷设备生产装配工艺技能;
(5)空调/制冷设备技能鉴定及设备性能测定;
(6)空调/制冷设备应用设计;
(7)空调/制冷设备技术革新;
(8)兼容中央空调和冰箱等制冷设备的综合性实训平台。

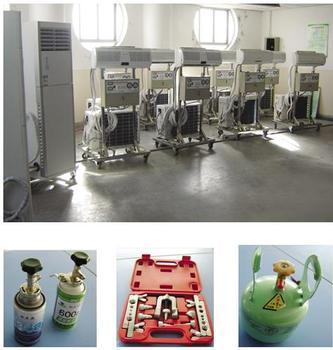

5、该实验实训平台采用30*40优质钢管焊接而成,表面双层亚光密纹喷塑处理,实训台利用双面空间,一面装有实训所用的空调设备,包含有空调机、控制总开关、压力表、视液镜、故障设置盒、故障阀等。另一面为一个焊接实训平台,台面采用5mm厚优质钢板,可以以在上面进行焊接、管路成型、制作喇叭口、扩孔等实训项目。
6、故障设置包含有管路系统和电路系统两大部分,管路系统故障采用手阀串接或并接在管路系统中,以管路的堵塞和泄漏为故障设置类型进行故障设置。电路系统设置有传感器、控制单元、电源电路等常见的故障的设置。故障设置具有常见性、典型性和代表性。
二、变频空调制冷设备实训装置工位/教仪配置
序号
名称材质描述
规格型号(MM)
数量
备注
1
实训台
2700*1200*100
1套
机位台板升降750mm带焊接平台.配套电源插座.
2
工具柜
500*750*800
1套
上抽下柜
3
凳子
1000*500*435
1套
通用型(含旋转式操作凳)

三、空调实训工具套组列
序号
工具名称
数量
规格型号
1
数字万用表
1
通用型
2
数字钳形电流表
1
自由量程
3
电烙铁
1
60W外热式
4
扩管器
1
制冷设备专用型
5
割刀
1
制冷设备专用型
6
平锉
1
制冷设备专用型
7
真空压力表
1
-0.1~3.0Mpa
8
尖嘴钳
1
150MM、200MM各1把
9
钢丝钳
1
150MM、200MM各1把
10
活扳手
1
200MM、300MM各1把
11
螺丝刀
1
-(75、150、200)各1把
+(100、150、200)各1把
12
真空泵
1
便携型
13
焊具
1
便携式
14
制冷剂钢瓶
1
便携式
15
呆板手
1
12、14、17、19、27各1把
16
冷媒回收机
1
空调专用
17
斜口钳
1
剪刀
18
方榫板手
1
内六角(4-8#)各1把
19
弯管器
1
软(Φ6.35-19.05)1套
硬(Φ6.35-19.05)1套
20
封口钳
1
制冷专用型
21
切割机
1
台式标准型
22
手持式切割机
1
4″
23
氮气瓶
1
标准型
四、实训用耗材表
序号
材料名称
规格型号
数量
备注
1
标瓶工业氧气
40L
1瓶
含氧气瓶
2
丁烷气体
280ml*12
1件
3
磷银焊条
标准紫铜焊条
10KG
4
制冷用紫铜管
Φ6.35
100M
配套保温管
5
制冷用紫铜管
Φ9.52
100M
配套保温管
6
制冷用紫铜管
Φ12.7
100M
配套保温管
7
制冷用紫铜管
Φ15.88
50M
配套保温管
8
制冷用紫铜管
Φ19.05
50M
配套保温管
9
制冷管路扎带
20000*100
5件
10
制冷剂
R22*45
1罐
11
铜管接头
Φ6.35-Φ19.05
1套
12
焊锡丝及助焊剂
0.8mm*150g
1组
13
标准紧固件
Φ8.Φ10
各1只
