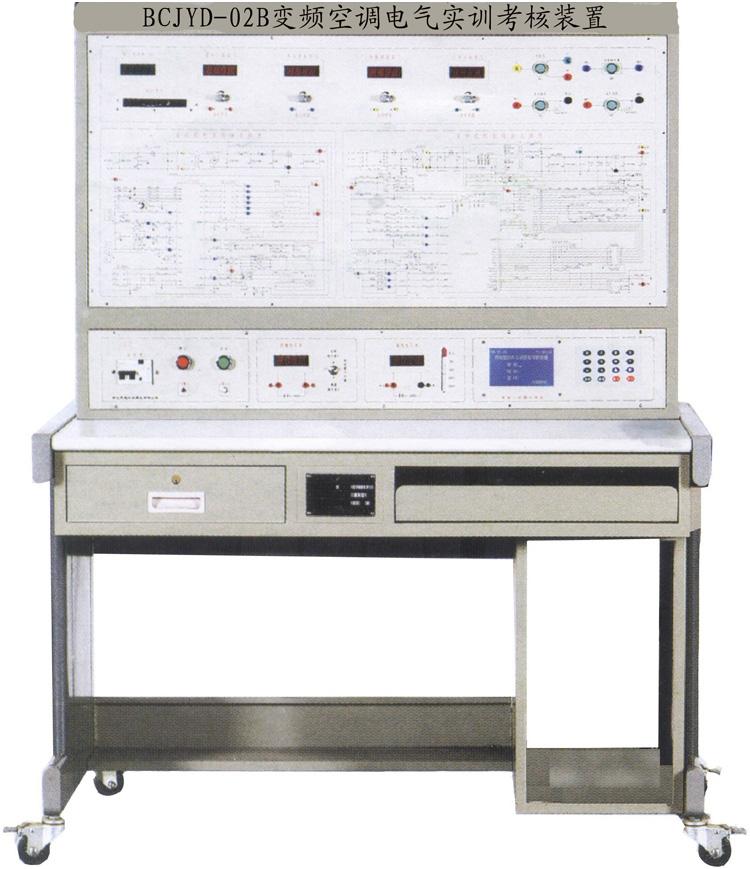

BCJYD-02B 变频空调电气实训考核装置

    “变频空调电气实训考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。
    实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷工技师》等课程的培训和考核。
一、变频空调电气实训考核装置特点
1.装置直观展示了变频空调电路控制工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、直流电压表、温度表及相应的信号指示,使整个变频空调系统的实时工作状态一目了然;面板印有变频空调电气控制系统原理图,并设有相应测试点
2.装置设有设故排故功能,提供故障对象的测试点,可开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作
3.设有电流型漏电保护装置
二、变频空调电气实训考核装置技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<1kVA
3.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拨<4000m
三、变频空调电气实训考核装置的基本装备
1.实训台 铁质双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉,用于放置工具及资料等。
2.变频空调电气系统1套 包括热泵型变频分体空调所必需的一些部件,如室内机控制主板、室外机控制主板、PWM驱动电路等。
四、实训项目
1.了解变频空调控制部分结构及原理
2.了解变频空调各模块在整个控制部分中的作用
3.掌握变频空调电气控制线路原理
4.变频空调电器元件的测量及系统运行
5.变频空调的故障与分析
(1)红外接收管坏
(2)室内环境温度传感器开路
(3)室内盘管温度传感器开路
(4)室内风机转速传感器开路
(5)步进电机坏
(6)室内风机坏
(7)变压器T1坏,无输出
(8)室内机7805坏,无输出
(9)继电器RY1线圈开路
(10)U1芯片坏
(11)蜂鸣器坏
(12)室外风机坏
(13)四通阀线圈坏
(14)室外环境温度传感器坏
(15)室外盘管温度传感器坏
(16)整流桥坏
(17)压缩机电机坏
(18)变压器T2坏,无+15V输出
(19)变压器T2坏,无+12V输出
(20)室外机7805坏,无输出
(21)控制风机继电器RY03坏
(22)控制四通阀继电器RY04坏
(23)IC03芯片坏
(24)室内机室外机通讯线断
