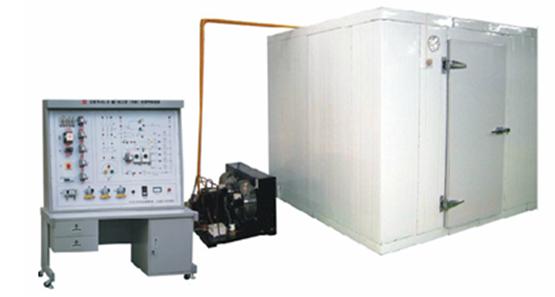

BCJYD-03B 一机两库电气实训考核装置

    一机两库电气实训考核装置,是专门用于职业技术学院制冷专业进行实训和实验。一机二库,是指利用一台制冷压缩机,同时向两个需要不同库温的库房供应冷量。
(1)技术参数
  额定功率:800W;
  额定电压:AC380V,50Hz;
  制冷量:约600Kcal/n;
  控温:高温库可以控制在5℃左右,低温库可以控制在-15℃左右;
  压缩机功率:3PH;
  防护等级:IP44;
  安全保护:过压、过流、漏电保护措施。
(2)系统说明
    一机两库教学实验台由二个部分组成。
制冷系统。主要元件有电磁阀,热力膨胀阀,手阀,蒸发压力调节阀,机组等,还有相应的压力表、数显温度表等。在该设备上进行实验,可以让学生彻底了解蒸发压力调节阀的作用和使用方法。
蒸发压力调节阀的工作原理是由一台制冷机组同时向二个或二个以上的冷库供应冷量,各库要求的蒸发温度(蒸发压力)也不同,因为高温库的蒸发温度较高,低温库的蒸发温度较低,压缩机工作时吸气压力是根据低温库的蒸发压力,因此吸气压力较低。这时,那些需要保持较高蒸发温度(即高温库)的蒸发器出口管路上便装上蒸气压力调节阀(即背压阀),使阀前的压力保持在调定的范围内,经过阀的节流,使阀后的压力和吸气压力相同,这样就保证了系统中各个蒸发器在各自不同工况下正常运转。本系统使用的制冷剂为R22。
电气控制系统。一机两库教学实验台匹配了相应的电气控制系统,从制冷系统到电气控制系统,都是围绕数学而设计的。通过本台实验,能较熟悉进行操作、排除故障,通过对这套设备的学习,学生可以达到劳动部有关部门颁发的制冷工等级的中级水平。
(3)故障点说明
    本系统中设计了20余个故障点,主要有:压缩机故障模拟、启动器故障模拟、过载保护器、温控器故障模拟、门灯故障模拟、化霜继电器故障模拟、计时器故障模拟以及相应的电路故障模拟等。
(4)结构说明
    实验台架采用不锈钢材料制作,底部安装有4个万向轮。故障箱设置在实验系统的后面机柜内,由教师进行故障点的设置。操作面板上安装有电气保护元件、电源指示等、过流保护、各种温度表、压力表、控制开关等。
(5)能完成的实训项目
  一机二库电气控制实训练;
  一机二库温度自动调节装置的调试;
  一机二库实训系统故障的检测和排除;
  制冷专用工具的基本操作;
  一机二库系统的检漏和维护;
  一机二库制冷系统的维修操作。
(6)一机二库制冷电气系统原理图
(7)配置
1).冷库库体一套,外形尺寸不小于:5200mm×3000mm×2000mm
2).冷风机二套
3).五匹风冷制冷机组一套
4).一机两库控制柜体一只
5).一机两库实训考核电路检测板一套
6).JS14S时间控制继电器一只(用于考核计时)
7).CJ20-10中间继电器6只
8).模拟冷库运行状态指示灯一只
9).CJ20-40交流接触器一只(控制压缩机运行)
10).LW5D-16型万能转换开关
11).F2000温控器二只
12).FDF8供液电磁阀一只
13).高低压压力保护器一只
