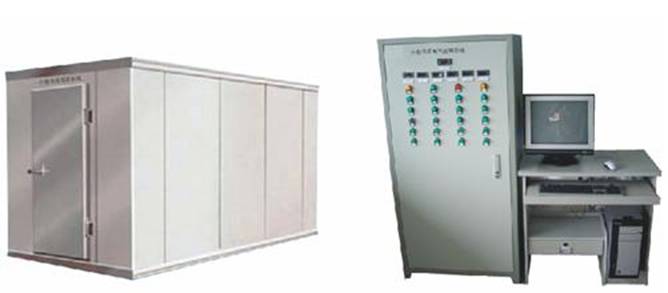

BCJYD-03C 小型冷库制冷系统综合实训考核装置

    “BCJYD-03C小型冷库制冷系统综合实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,按照职业学校的教学和实训要求研制和开发的产品。
    该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
一、装置特点
1.该实训考核装置具有电力拖动控制、PLC控制和触摸屏控制三种控制方式,配温度传感器及采集模块,可进行数据采集
2.直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件
3.实训性强:可以进行单独的PLC实训和触摸屏实训;通过组态软件用户可以进行二次开发,通过连接PLC进行模拟仿真
二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<5.5kVA
4.制冷剂:R22
5.制冷量:5.3kW
6.重 量:300kg
7.外形尺寸:400cm×200cm×200cm
三、基本配置及功能
    实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成
1.电源控制部分:
(1)交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值
(2)安全保护体系:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2.测量仪表:
(1)指针式电压表:量程0~450V
(2)真空压力表:量程-0.1~1.5MPa
(3)真空压力表:量程-0.1~3.5MPa
(4)数显温度表:采用PT100传感器,测量范围-50~150℃
3.小型冷库电气控制考核板:
面板上印有小型冷库电气控制原理图,并设有相应测试点及信号灯,便于学生分析测量。
4.风冷制冷机组:
包含3匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
5.拼装式冷库:
库体尺寸为192×192×220cm,内部装有库灯、风机盘管蒸发器、化霜加热丝等,冷库外面留有出水口。
6.主机实训模块:
配置西门子CPU224 PLC(AC/DC/RLY)主机,集成数字量I/O(14路数字量输入/10路数字量输出)、一个RS-485通信口,含有PPI、MPI通信,配套PC/PPI编程电缆。
7.温度采集模块:
配置西门子EM231模拟量模块,集成4路模拟量输入。
8.触摸屏实训模块:
配置5.7英寸STN256色触摸屏,一个RS-485通信口(与PLC通信),一个RS-232通信口。
9.实训桌:
    实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定。
四、实训项目
1. 小型冷库的电气控制实训
2. 小型冷库制冷系统启动、运行、调试、保护技术
3. PLC可编程控制器实训
4. 触摸屏技术应用实训
