电子工艺实训考核装置

电子工艺实训考核装置

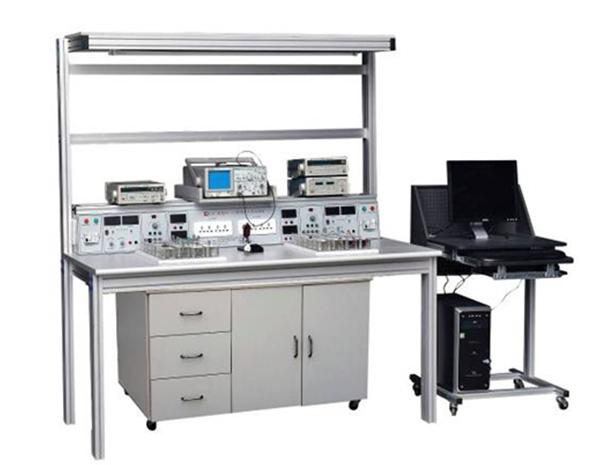

BC-168型 电子工艺实训考核装置

一、电子工艺实训考核装置概述
    该装置适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
二、电子工艺实训考核装置技术指标
1. 工作电源:两相三线 AC 220V±10% 50Hz
2. 温度:-10~40℃;环境湿度:≤90%(25℃)
3. 外形尺寸:长×宽×高=1600×850×1800mm
4. 整机功耗:≤1.5KW
5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子工艺实训考核装置功能特点
本设备总体结构:
    电子工艺实训考核装置大体构成上分:铝合金活动框架、电源台、实验元件盒。
电源台:由两路相互独立、对称的实验电源和仪表组组成,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器以确保使用安全。
实验电源每路配置:一组可调的直流电源0~24V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节;一组3~24V交流电源,七档可调;一组±5V、±12V直流稳压电源;一只精密数字电压表(DC 30V),一只精密数字电流表(DC 2000mA);以及8路单相电源插座,可以方便设备、仪表的扩展时使用。
该装置配置的实验元件盒,实验桌中央配有通用电路板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,元件盒盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。
四、电子工艺实训考核装置的配置

序号

产品名称

型号规格

数量

单位

备注

1

电子工艺实训桌

1600*850*1800mm

1

铝合金框架

2

电子工艺电源台

1515*230*230mm

1

铁质

3

函数发生器0.1HZ~2MHZ(正弦波、三角波、方波)

CA1634

1



4

电工电子创新模块



1



5

实验连接线



1



6

电脑小推车



1



7

航空插连接线



1

4米

8

日光灯座(连灯)



1



9

双踪示波器

CA620

1



10

数字毫伏表

2171D

1



11

数字频率计

F1000

1



12

编程器



1



配套工具

序号

名称

型号/规格

单位

数量

1

烙铁(带架)

35W

1

2

剥线钳

鸿义

1

3

斜口钳

6寸

1

4

尖嘴钳

6寸

1

5

十字螺丝刀

新发

1

6

一字螺丝刀

新发

1

7

一字螺丝刀(小)

得力

1

8

十字螺丝刀(小)

得力



9

美工刀



1

电工电子创新模块清单:

相关产品:
BCGY-01A 电子技能及生产工艺流水线创新实训台
BCGY-01B型 电子技能及生产工艺流水线创新实训台
BCGY-02型 电子产品工艺实训台
BCGY-02B型 电子产品焊接实训台
BCG-1 环保型PCB制板工艺系统
BCSM-1 多媒体智能型数码应用技术实训装置
BC-168型 电子工艺实训考核装置
