PCB制板工艺系统

PCB制板工艺系统

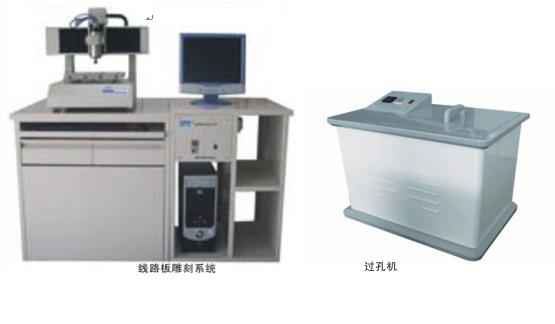

BCG-1 环保型PCB制板工艺系统

一、PCB制板工艺系统特点
    是PCB设计及验证设计快速制板的研发利器,PC控制完成全自动钻孔替代人工操作;PCB雕刻、局部雕刻、钻扩孔、切割一次完成,雕刻制板解决了化学污染环境的优点,减少了使用转印纸、感光纸等工艺的麻烦;采用USB接口通信,速率快,软件操作简单。
二、PCB制板工艺系统雕刻机结构及技术参数
传动机构XYZ均采用直线导轨,滑块预紧装置,保证滑块无间隙;机器整体结构采用铸铁件,整体铣平,导轨支撑面平整、稳定;XYZ轴均采用德国原装进口滚珠丝杆,运动平稳,雕刻精度高、整体震动小。
强大的软件设计功能,通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统,该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
主要技术参数:
规格型号
BC-3020
钻孔深度
0.02~3mm
最大工作面积
320mm×320mm
钻孔孔径
≥0.4mm
加工面数
单/双面
钻孔速度
100 孔/分钟
驱动方式
步进电机
直线导轨
工业级线形方滑轨
主轴电机
60000rpm变频电机
传动方式
滚珠丝杆
最大移动速度
4.8m/min
控制方式
ARM
最小线宽
4mil(0.1016mm)
通信方式
RS-232/USB
最小线距
6mil(0.1524mm)
安全性能
硬件限位保护,超限自停
分辨率
0.003125mm
防尘罩
标配
三、双面板过孔机
技术参数:
最大孔化板面
340*340mm
阳极铜板
180*100*2mm(2套)
最小孔径精度
0.5mm
电源
220V/50-60HZ
最大厚径比
2.5:1
外形尺寸
350*270*490mm
工作电流
0-3A可调
重量
45Kg
四、全套系统推荐配置:

名 称
规格型号
数量
备 注
电脑
1台
自备
线路板裁板机
BC-CBJ
1台
线路板雕刻机
BC-3020
1台
PCB教学挂图
BC-TP
1套
1、尺寸:1200*800mm,彩色喷绘;
2、塑框镶边,内容介绍制板设计工艺及制作流程。
PCB仿真教学软件
BC-JC
1套
用于PCB教学用视频资源CD
配套耗材
单面敷铜板
8mm*12mm
50片
双面敷铜板
30mm*30mm
25片
雕刻刀
10根
钻头
10支
化学沉铜液
1桶
双面板导电胶
1瓶
附注:实际增减设备数量,根据实际需求。

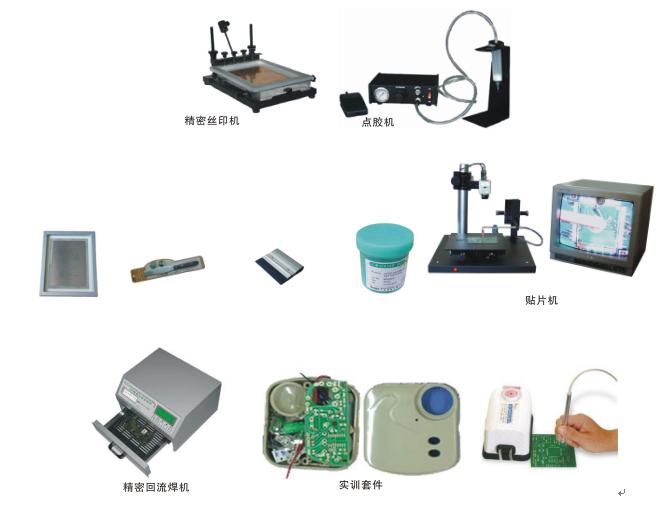

BC-TP1 SMT表面贴装实习系统
一、系统特点
* 低成本配置方案,是大中专院校、科研院所焊接的利器
* 可完成表面贴装元器件的单、双面板焊接
* SMT产品的实际动手操作能力培养和熟练
* 掌握SMT焊接知识及整个简易的制造过程
* 掌握SMT表面贴装技术的原理和工艺
* 掌握SMT表面贴装技术的使用方法和技巧
* 提供教学挂图和SMT的教学资源
* 常见表面贴装器件(SMD)的结构及区别
二、BC-TP1型表贴工艺参考配套
规格名称
性能参数
数量
备注
BC-SYJ手动高精度丝网印刷机
1、最大有效分配面积:440×320mm
2、分配精度:±0.2mm,框架
3、X轴最大可调距离:20mm,
4、工作台Y轴最大可调距离:30mm
5、框架θ角最大可调距离:±20°
6、框架与工作台之间可调距离:0~10mm
7、外形尺寸:450mm×600mm×240mm
1
BC-GD刮刀
不锈钢+合金铝材料 SUS#,100mm长度,刮片有刃性,寿命使用长
5
BC-892A手动高精度点胶机
可手动轻触控制,由定时器控制每次滴胶时间,定时、定量出胶水,确保每次滴胶一致;可滴胶液体或料,有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压,选择适当的时间和针咀,便于改变每次滴胶量和滴胶时间,适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。
自动定时:0.01s~30s
重复准确性:±0.5%
外型尺寸:235x165x60(mm)
输入电压:220~240V 50Hz AC
内部电压:24V DC
最小滴胶量:0.01ml
输入气压:2.5~7 bar (35~100psi)
消耗功率:<15W
配套气泵:JD-QB 1台? 1、功率:1.1KW,2、气压:8kg/cm2,3、储气量:12升,4、出气量:60L/min,5、电源:220V/50Hz
1
含气泵一台
BC-12000真空吸笔
有防静电功能
电源:220V,50Hz
外型尺寸:180×90×70(mm)
整机重量:<1Kg;气流通道:2
自带膜片式气泵,双人型使用
配置:两根吸笔,吸盘及吸管2根
2
BC-TPJ手动高精度贴片机
特点:
随着电子封装产业的高速发展,芯片的存储量越来越大,引脚越来越多,引脚间距越来越小,用户在贴片焊接过程中,原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备,良好的视觉效果,精密的位移装置,无需编程,简单的操作过程即可完成准确贴装。
技术参数:
1、贴片速度: 300~600粒/小时
2、配有真空装置,不需包接气源;
3、工作台面:220X220mm
4、XY向调节范围40mm,Z向移动范围80mm
5、旋转角度可调节正负30度
6、内置减压装置,操作快速灵活。
1
BC-300A无铅回流焊机
输入电源:AC220V/50~60HZ
峰值功率:3.5kW;
红外线辐射和热风混合加热方式
操作系统:中英文双语操作系统
工作模式:自动回焊模式、可调恒温维修模式
温度曲线段:预热段、加热段、焊接段、保温段、冷却段等共五段
预热段温度设置范围和时间:70~150℃、
时间:0~5Min
加热段温度设置范围和时间:预热温度~250℃
时间:0~5Min
焊接段温度设置范围和时间:加热温度~280℃
时间:0~30S
保温段温度设置范围和时间:
焊接温度~(0~50℃)
有效焊接面积:300×300mm
外形尺寸:420×380×250mm
1台
BC-HG焊锡膏
含量为63/37,25Um,500g/瓶
10
BC-HWX冰箱
总有效容积:48L耗电量:kWh/24h,0.5KW/24H,总重量:20kg,颜色:纯白色, 温度可调,压缩机恒温保温室0-10度。
1
BC-TP(SMT)工艺挂图
1、尺寸:1200×800mm,彩色喷绘;
2、塑框镶边,内容介绍SMT表面贴装技术工艺及制作流程。
1套
BC-JC(SMT)SMT
实训教学资源
SMT视频教学资源及相关学习资料,软件CD
1套
BC-FM微型贴片实训产品套件
微型贴片收音机套件,BC-FM,用于贴片实训用,含教材制作资料及原理图,以及电子档资料
100套
BC-GW(FM)微型贴片实训配套钢网
用于FM专用配套使用, FM收音机模板BC-GW:370X470㎜标准中号模板,不锈钢材料
1套
BC-JBD焊膏专用搅拌刀
不锈钢材料 SUS#,100mm长度,刮片有刃性,寿命使用长
1把

相关产品:
BCGY-01A 电子技能及生产工艺流水线创新实训台
BCGY-01B型 电子技能及生产工艺流水线创新实训台
BCGY-02型 电子产品工艺实训台
BCGY-02B型 电子产品焊接实训台
BCG-1 环保型PCB制板工艺系统
BCSM-1 多媒体智能型数码应用技术实训装置
BC-168型 电子工艺实训考核装置
BC-08A型 电子产品设计与制作实训考核设备

订货须知:
一、①环保型PCB制板工艺系统产品名称与型号;②环保型PCB制板工艺系统规格;③环保型PCB制板工艺系统是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的环保型PCB制板工艺系统型号,请按环保型PCB制板工艺系统型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
    感谢您访问我们的网站【http://www.bcyxmx.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
