电子技能工艺实训台

电子技能工艺实训台

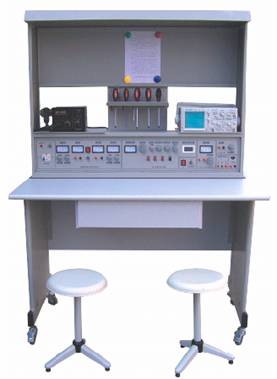

BCGY-01A 电子技能及生产工艺流水线创新实训台

一、电子技能工艺实训台概述
     电子技能工艺实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作,既能学会一般电子产品的工艺设计知识,同时通过电子产品的制作,掌握基本操作技能:安全操作、元器件及其封装的识别;元器件的装接、焊接、调试、故障排除。掌握SMT(表面贴装技术)、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。
二、电子技能工艺实训台特点
1、通用性强:即可通过实训台的编制组成多种产品生产流水线,完成产品的电子工艺实训,也可单台独立作为电子技能实训使用。
2、综合性强:可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
3、功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。
4、创新性:提供多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。
5、配套实训资料丰富:每块所提供的实训板都有元器件清单、装配图、指导书,完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、电子技能工艺实训台技术性能
(一)输入电源:单相三线 220V±10%? 50Hz
(二)输出电源:
1.直流稳压电源:二路0-30V稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,最大输出电流2A,具有预设式限流保护功能,数字显示电流电压;
2.低压交流电源输出:3V、6V、9V、12V、15V、18V、24V交流输出、电流2A;
3.函数发生器:输出正弦波、三角波、方波、频率范围5Hz-550KHz;频率有表指示。
4.单次脉冲输出:每拔一次开关即可输出一组正负脉冲;
5.音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。
(三)工作环境:温度-10℃~+40℃
(四)电子技能工艺实训台容量:<500VA
(五)外形尺寸:1200mm×750mm×2000mm
四、电子技能工艺实训台的构成
    实训台由实训桌、控制柜、功能屏、实训线路板(包括元器件)、工具包等组成。
(一)实训桌:钢木结构,桌面为防静电、耐磨材料制成。
(二)控制柜:提供交直流电源、信号源、安全插座等。
(三)电源总控台:最多能同时控制40台实训台电源,具有漏电、过载保护功能,一个实训室配备1台;
(四)工具套件:MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
(五)实训线路板(套件):实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
序号
名  称
实  训  目  的
1
三端稳压电源
掌握三端稳压模块的接线方法及应用;
2
串联型直流稳压电源
掌握串联型直流稳压器的调试方法;
3
低频信号电压放大器
掌握放大器的工作原理、装配焊接工艺、调试方法;
4
具有负反馈信号放大器电路
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法;
5
文氏桥振荡器的焊接与制作
掌握运放741工作特点及文氏振荡器的工作原理;
6
电池电压监视电路
熟悉应用广泛的电压监视器的工作原理及制作方法;
7
电子催眠器
掌握单结管的工作原理及应用;
8
模拟“知了”电子电路
掌握多谐振荡器和音频振荡器的工作原理及应用;
9
实用声控、光控节电照明灯电路
掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练;
10
语音报警喇叭
掌握门锁防盗报警器电路的工作原理;
11
逻辑测试器
了解集成运放LM324的具体应用,熟透逻辑测试器的电路结构和工作原理;
12
正负脉冲信号
掌握正负脉冲的工作原理及集成的功能特性;
13
智力竞赛抢答器
了解晶闸管的特性及应用,掌握晶闸管构成的多路抢答器的工作原理,进一步熟悉电子电路的装配、调试、检修方法;
14
水位报警器
熟悉数字集成与非门电路的应用,掌握电路的工作原理;
15
迷你闪光彩灯
熟悉彩灯控制原理,使学生进一步熟悉电子电路的制作工艺;
16
光控音乐门铃
了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理;
17
实用模拟自然风控制器
掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法;
18
台灯调光器
了解晶闸管和单结晶闸管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理;
19
实用CMOS触摸锁钥
了解CMOS反相器的特性及在控制电路中的应用,掌握触摸锁钥电路工作原理;
20
自动充电器
掌握变压器、继电器在电路中的运用,及该电路的工作原理;
21
分立AM收音机
六管超外差便携式,掌握收音机的工作原理及调试方法;
22
集成FM收音机
SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求;
23
数字万用表
三位半显示,可测电压、电流、电阻、晶体管;
24
机器猫
机、电、声、光、磁结合,可以通过声、光、磁三种方式让机器猫动起来,通过制作完成EDA实践的全程训练过程。
五、实训项目
(一)电子线路基本认识实训
1.常用电子元器件的分类与封装识别
2.常用电子元器件的质量测量工艺
3.产品装配图、方框图、电路原理图等知识
(二)电子元器件检测实训
1.电阻电容的识别与检测
2.二极管的识别与检测(管脚、材料、特性)
3.晶体管的识别与检测(管脚、材料、特性)
4.场效应管的识别与检测(管脚、材料、特性)
5.集成运算放大器的识别与检测(管脚、性能指标)
6.中小规模数字集成电路(管脚、性能指标)
7.开关、继电器、电声器件的识别与检测
(三)电子产品线路板焊接工艺实训
1.焊接工具使用
2.焊接材料的种类与选用
3.手工焊接步骤
4.焊接质量分析
5.工业生产中的焊接技术介绍
(四)表面贴片技术(SMT)实训
1.SMT元器件分类与认识
2.SMT印制线路板设计与制作(另购设备)
3.SMT工艺流程
4.SMT组装系统介绍
(五)产品装配、焊接、调试、检测实训:是上述四(五)的1至24项。

相关产品:
BCGY-01A 电子技能及生产工艺流水线创新实训台
BCGY-01B型 电子技能及生产工艺流水线创新实训台
BCGY-02型 电子产品工艺实训台
BCGY-02B型 电子产品焊接实训台
BCG-1 环保型PCB制板工艺系统
BCSM-1 多媒体智能型数码应用技术实训装置
BC-168型 电子工艺实训考核装置
BC-08A型 电子产品设计与制作实训考核设备

订货须知:
一、①电子技能工艺实训台产品名称与型号;②电子技能工艺实训台规格;③电子技能工艺实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的电子技能工艺实训台型号,请按电子技能工艺实训台型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
    感谢您访问我们的网站【http://www.bcyxmx.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
