电子技能工艺流水线实训台

电子技能工艺流水线实训台

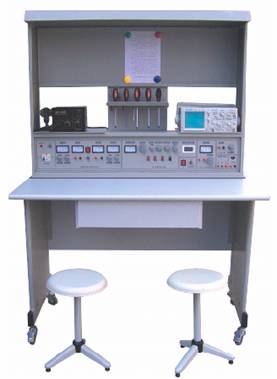

BCGY-01B型 电子技能及生产工艺流水线创新实训台

一、电子技能工艺流水线实训台概述
    电子生产实训装置是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的平台。
二、电子技能工艺流水线实训台特点
(一)通用性强:即可通过实训台的编制组成多种产品生产流水线,配置器材后完成产品的电子工艺实训,也可单台独立作为电子技能实训平台使用。
(二)综合性强:可作为电子、电工、机械等专业课程手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训平台。
(三)功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。
三、电子技能工艺流水线实训台技术性能
(一)输入电源:单相三线 220V±10% 50Hz
(二)输出电源:
1.直流稳压电源:二路0-30V稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,最大输出电流2A,具有预设式限流保护功能,数字显示电流电压;
2.低压交流电源输出:3V、6V、9V、12V、15V、18V、24V交流输出、电流2A;
3.函数发生器:输出正弦波、三角波、方波、频率范围5Hz-550KHz;
4.单次脉冲输出:每拔一次开关即可输出一组正负脉冲;
5.音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。
(三)工作环境:温度-10℃~+40℃
(四)装置容量:<500VA
(五)外形尺寸:1200mm×750mm×2000mm
四、电子技能工艺流水线实训台的构成
实训台由实训桌、控制柜、功能屏、工具包等组成。
(一)实训桌:钢木结构,桌面为防静电、耐磨材料制成。
(二)控制柜:提供交直流电源、信号源、安全插座等。
(三)电源总控台:最多能同时控制40台实训台电源,具有漏电、过载保护功能,一个实训室配备1台;
(四)工具套件:MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、焊锡丝、松香若干。
