电子产品焊接实训台

电子产品焊接实训台

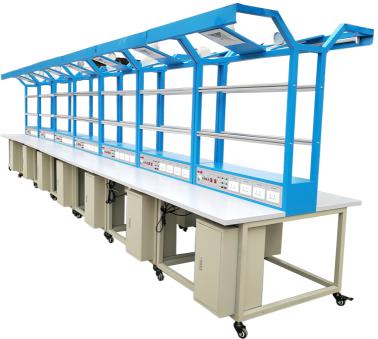

BCGY-02B型电子产品焊接实训台(两面双组型)

    电子产品焊接实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识,并通过电子产品我制作,掌握基本技能要求,如:安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力;本装置是高度仿真的电子工艺生产线,目的是满足学生电子制作,电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实验要求。本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所、电子类专业《电子工艺》课程的鉴定考核。
一、结构:
采用双面四工位平台成组构成操作平台。
1、台身部分:采用60mm*40mm(壁厚2mm)双竖立柱方钢组成的C型骨架,模具冲压标准化连接件,表面经纯环氧树脂塑粉高温固化处理,具防酸碱、防腐蚀的特点、且承重。桌子的底部采用带固定升降式脚垫,方便调整设备的摆放位置及高度。每工位带铁制柜(上部抽屉、下部柜门、带锁)1只
2、台面部分:采用采用2mm优质钢板制作,双面菊纹亚光喷塑。
3、实验屏部分:采用采用2mm优质钢板制作,双面菊纹亚光喷塑。
4、顶端照明:日光灯照明。
5、实训屏中间采用4040铝型材框架
6、实训台外形尺寸(四工位):1600×1500×1950mm左右
7、实验台面配有绿色绝缘皮。
二、实训套件(2套/台)
序号

名称

实训目的

数量

1

收音机

掌握收音机的工作原理及组装工艺;

1

2

电子钟

掌握电子钟的组装调试方法,学会贴片元件的焊接;

1

3

功率放大

了解2822功放集成块电路结构和工作原理;

1

4

红外报警

掌握BISS0001传感信号处理集成电路的工作原理;

1

5

4060梦幻灯

掌握多谐振荡器和音频振荡器的工作原理及应用;

1

6

声光控节电开关电路

掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练;

1

7

LED台灯

掌握台灯的组装和LED的发光原理

1

8

万能充电器

掌握万能充电器的电路原理和组装

1

9

感应开关

掌握T8735集成电路电路原理和应用

1

三、实训工具(2套/台)

序号

名称

规格

数量

1

电烙铁带架

35W内热式及烙铁架

1

2

十字螺丝刀

Φ5mm

1

3

一字螺丝刀

Φ5mm

1

4

尖嘴钳

6寸

1

5

斜口钳

125mm

1

6

镊子

山特斯

1

7

两用起子

3mm

1

9

剥线钳

三箭牌

1

10

焊锡丝



1

12

UT39A

优利得

1

13

松香

优质

1


相关产品:
BCGY-01A 电子技能及生产工艺流水线创新实训台
BCGY-01B型 电子技能及生产工艺流水线创新实训台
BCGY-02型 电子产品工艺实训台
BCGY-02B型 电子产品焊接实训台
BCG-1 环保型PCB制板工艺系统
BCSM-1 多媒体智能型数码应用技术实训装置
BC-168型 电子工艺实训考核装置
BC-08A型 电子产品设计与制作实训考核设备
订货须知:
一、①电子产品工艺实训台产品名称与型号;②电子产品工艺实训台规格;③电子产品工艺实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的电子产品工艺实训台型号,请按电子产品工艺实训台型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
