传感器实验箱

    BC-112型检测与转换技术实验箱是上海博才科教设备有限公司多年生产传感器技术教学实验装置的基础,为适应不同类别,不同层次的专业需要,最新推出的模块化的新产品。检测与转换技术实验箱主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。

传感器实验箱

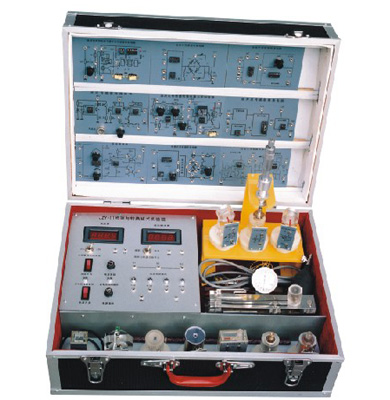

BC-112型检测与转换(传感器)技术实验箱

传感器实验箱显示仪表要求:
1、数字式电压表:3位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
2、数字式频率/转速表:由四位数码管,2只发光管及频率/转速切换开关组成,频率表量程2K2-500KHz,输入阻抗100KΩ,精度1%。
发光管不亮×106,下发光管亮×103,上发光管亮×106。
传感器实验箱振荡器要求:
1、低频振荡器:1-30Hz输出连续可调,Vp-p值20V,最大输出电流0.5A。
2、差动放大器:通频带0-10KHz,可接成同相、反相,差动结构,增益为1-150倍的直流放大器。
3、四组直流稳压电源:±5V、±15V,有短路保护功能。
4、数字式电压表:量程0-20V分别为±2V至±20V3位半显示,输入阻抗大,精度1%。
5、频率/转速表,频率测量范围1-9999Hz转速测量范围1-9999RPM。
传感器实验箱数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器实验箱主要技术参数:
输入电源
AC220V 50Hz
直流电源
±5V ±15V
稳压系数
±1%
电压纹波
≤10mV
非线性误差
≤5%
测量精度
≤1%
功耗
100VA
输出电流
1A
BC-112型检测与转换(传感器)技术实验箱特点
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上配有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板每种独立,印有原理图与接线口,学生做实验快捷方便、耐用。
BC-112型检测与转换(传感器)技术实验箱
传感器实验箱配备清单
序号
器件名称
单位
数量
序号
器件名称
单位
数量
1
电阻式霍尔式传感器转换电路
1
19
磁电测速传感器
1
2
电容式传感器转换电路
1
20
压电加速度式传感器
1
3
电感式传感器转换电路
1
21
光纤式传感器
1
4
光电式传感器转换电路
1
22
压阻式压力传感器
1
5
涡流式传感器转换电路
1
23
转速传感器
1
6
温度式传感器转换电路
1
24
实验箱
1
7
压电加速度式传感器转换电路
1
25
测微器
1
8
光纤式传感器转换电路
1
26
压力表
1
9
压力传感器转换电路
1
27
橡皮气囊
1
10
电阻式传感器
1
28
三通管
1
11
电容式传感器
1
29
涡流铁、铜、铝各一片
3
12
电感式传感器
1
30
温度计0-100℃
1
13
霍尔式传感器
1
31
Φ8×4磁钢
1
14
光电式传感器
1
32
说明实验指导书
1
16
涡流测速传感器
1
33
连接线
25
17
温度式传感器(AD590)
1
34
数据采集处理软件
1
18
磁电式传感器
1
35
电原线
1
BC-112型检测与转换(传感器)技术实验箱
9种传感器实验内容如下:            带*为实验为思考实验
实验一
电阻式传感器的单臂电桥性能实验
实验二
电阻式传感器的半桥性能实验
实验三
电阻式传感器的全桥性能实验
实验四
电阻式传感器的单臂、半桥和全桥的比较实验
*
实验五
电阻式传感器的振动实验
*
实验六
电阻式传感器的电子秤实验
实验七
变面积式电容传感器特性实验
实验八
差动式电容传感器特性实验
*
实验九
电容传感器的振动实验
*
实验十
电容传感器的电子秤实验
实验十一
差动变压器的特性实验
实验十二
自感式差动变压器的特性实验
*
实验十三
差动变压器的振动实验
*
实验十四
差动变压器的电子秤实验
实验十五
光电式传感器的转速测量实验
实验十六
光电式传感器的旋转方向测量实验
实验十七
接近式霍尔传感器实验
实验十八
霍尔传感器的转速测量实验
实验十九
涡流传感器的位移特性实验
实验二十
被测体材质对涡流传感器特性的影响实验
*
实验二十一
涡流式传感器的振动实验
实验二十二
涡流式传感器的转速测量实验
实验二十三
温度传感器及温度控制实验(AD590)
实验二十四
温度传感器温度特性实验(AD590)
实验二十五
磁电式传感器的特性实验
实验二十六
磁电式传感器的转速测量实验
实验二十七
磁电式传感器的应用实验
实验二十八
压电加速度式传感器的特性实验
实验二十九
光纤传感器的位移特性实验
实验三十
光纤传感器的振动实验
实验三十一
光纤传感器的转速测量实验
实验三十二
压阻式压力传感器的特性实验
*
实验三十三
压阻式压力传感器的差压测量实验
传感器实验台价格表
序号
名称
单位
价格
备注
1
28800元
27种传感器(增强型)
2
18800元
22种传感器微机接口
3
16000元
20种传感器微机接口
4
14500元
17种传感器微机接口
5
12800元
12种传感器微机接口
6
9600元
17种传感器微机接口
7
8600元
12种传感器微机接口
8
9500元
17种传感器微机接口
9
8600元
12种传感器微机接口
10
6500元
9种传感器微机接口

相关产品:
BC-111型检测与转换(传感器)技术实验台
BC-111A型检测与转换技术实验台 (20种)
BC-111B型检测与转换(传感器)技术实训装置
BC-112型传感器实验箱
传感器实验项目及实验模块

订货须知:
一、①传感器实验箱产品名称与型号;②传感器实验箱规格;③传感器实验箱是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的传感器实验箱型号,请按传感器实验箱型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
