检测与转换(传感器)技术实验台

检测与转换(传感器)技术实验台

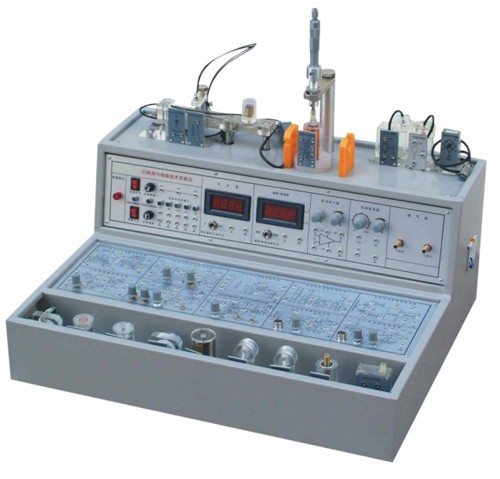

BC-111型检测与转换(传感器)技术实验台

1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上配有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板印有原理图与接线口,学生做实验快捷方便、耐用。
4、本实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件等组成。
实验台显示仪表要求:
1、数字式电压表:3位半显示,量程±2V、±20V,输入阻抗100KΩ,精度2%。
2、数字式频率/转速表:由四位数码管,2只发光管及频率/转速开关组成,频率表量程2K2-500KHz,输入阻抗100KΩ,精度1%。
发光管不亮×106,下发光管亮×103,上发光管亮×106。
振荡器要求:
1、低频振荡器:1-30Hz输出连续可调,Vp-p值20V,最大输出电流0.5A。
2、转速传感器:与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
3、电源部分四组直流稳压电源:±15V、±5V,有断电保护功能。
数据采集卡及处理软件
    数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数:
输入电源
AC220V 50Hz
直流电源
±5V ±15V
稳压系数
±1%
电压纹波
≤10mV
非线性误差
≤4%
测量精度
≤1%
功耗
100VA
输出电流
1A
传感器配备清单:
序号
器件名称
单位
数量
序号
器件名称
单位
数量
1
电阻式霍尔式传感器转换电路
1
22
光纤式传感器
1
2
电容式传感器转换电路
1
23
压力传感器
1
3
电感式传感器转换电路
1
24
超声波传感器
4
光电式传感器转换电路
1
25
转速传感器
1
5
涡流式传感器转换电路
1
26
霍尔测速传感器
1
6
温度式传感器转换电路
1
27
湿敏传感器
1
7
压电加速度式传感器转换电路
1
28
气敏传感器
1
8
光纤式传感器转换电路
1
29
实验台
1
9
压力传感器转换电路
1
30
测微器
1
10
超声波传感器转换电路
1
31
压力表
1
11
电阻式传感器
1
32
橡皮气囊
1
12
电容式传感器
1
33
三通管
1
13
霍尔式传感器
1
34
铁片、铜片、铝片各一
3
14
电感式传感器
35
温度计0-100℃
1
15
光电式传感器
1
36
Φ8×4磁钢
1
16
涡流式传感器
1
37
超声波反射挡板
1
17
涡流测速传感器
1
38
说明书实验指导书
1
18
温度式传感器
1
39
连接导线
24
19
磁电传感器
1
40
微机连接线
1
20
磁电测速传感器
1
41
数据采集处理软件
1
21
压电加速度式传感器
1
42
电原线
1

17种传感器实验内容如下:                            带*为实验为思考实验
实验一
电阻式传感器的单臂电桥性能实验
实验二
电阻式传感器的半桥性能实验
实验三
电阻式传感器的全桥性能实验
实验四
电阻式传感器的单臂、半桥和全桥的比较实验
实验五
电阻式传感器的振动实验*
实验六
电阻式传感器的电子秤实验*
实验七
变面积式电容传感器特性实验
实验八
差动式电容传感器特性实验
实验九
电容传感器的振动实验*
实验十
电容传感器的电子秤实验*
实验十一
差动变压器的特性实验
实验十二
自感式差动变压器的特性实验
实验十三
差动变压器的振动实验*
实验十四
差动变压器的电子秤实验*
实验十五
光电式传感器的转速测量实验
实验十六
光电式传感器的旋转方向测量实验
实验十七
接近式霍尔传感器实验
实验十八
霍尔传感器的转速测量实验
实验十九
涡流传感器的位移特性实验
实验二十
被测体材质对涡流传感器特性的影响实验
实验二十一
涡流式传感器的振动实验*
实验二十二
涡流式传感器的转速测量实验
实验二十三
温度传感器及温度控制实验(AD590)
实验二十四
磁电式传感器的特性实验
实验二十五
磁电式传感器的转速测量实验
实验二十六
磁电式传感器的应用实验*
实验二十七
压电加速度式传感器的特性实验
实验二十八
光纤传感器的位移特性实验
实验二十九
光纤传感器的振动实验
实验三十
光纤传感器的转速测量实验
实验三十一
压阻式压力传感器的特性实验
实验三十二
压阻式压力传感器的差压测量实验*
实验三十三
超声波传感器的位移特性实验
实验三十四
超声波传感器的应用实验*
实验三十五
气敏传感器的原理实验
实验三十六
湿敏传感器原理实验
传感器实验台价格表:
序号
名称
单位
价格
备注
1
28800元
27种传感器(增强型)
2
18800元
22种传感器微机接口
3
16000元
20种传感器微机接口
4
14500元
17种传感器微机接口
5
12800元
12种传感器微机接口
6
9600元
17种传感器微机接口
7
8600元
12种传感器微机接口
8
9500元
17种传感器微机接口
9
8600元
12种传感器微机接口
10
6500元
9种传感器微机接口

相关产品:
BC-111型检测与转换(传感器)技术实验台
BC-111A型检测与转换技术实验台 (20种)
BC-111B型检测与转换(传感器)技术实训装置
BC-112型传感器实验箱
传感器实验项目及实验模块

订货须知:
一、①检测与转换(传感器)技术实验台产品名称与型号;②检测与转换(传感器)技术实验台规格;③检测与转换(传感器)技术实验台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的检测与转换(传感器)技术实验台型号,请按检测与转换(传感器)技术实验台型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
