检测与转换技术实验装置

产品说明:
    ⅢA检测与转换技术实验桌(台箱)是本厂多年生产传感器技术教学实验装置的基础,为适应不同类别,不同层次的专业需要,最新推出的模块化的新产品ⅢA检测与转换技术实验桌(台箱)主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表”、“机械量电测”等课程的实验需要。(电脑自备)

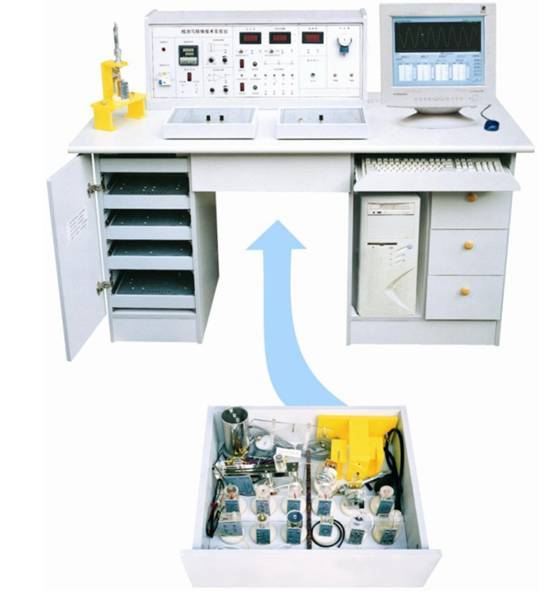

检测与转换技术实验装置
BC-111A型检测与转换技术实验装置(20种)

产品特点
1、转换电路板采用模块化结构,根据需要选择不同模块,也便于根据教学大纲变动增加新的实验模块。
2、传感器和转换电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识,提高实验效果
3、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
4、传感器采用进口透明有机玻璃制作、教学上性能好、比较直观。
主控台部分
    提供高稳定的±5V、±15V直流稳压电原;二组温度电源。主控台面板装有空气开关,电压表、频率/转速显示表;温度表,温度控制仪。低频信号源1Hz-30Hz(可调);差动放大器,气压表、储气箱;RS232计算机串行接口。
技术参数

输入电源
AC220V 50Hz
直流电源
±5V ±15V
稳压系数
±1%
电压纹波
≤10mV
非线性误差
≤5%
测量精度
≤1%
功耗
100VA
输出电流
1A

产品主要结构
    ⅢA检测与转换技术实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
数据采集卡及处理软件
    数据采集卡采用12位A/D转换、分辨率由1/2048,采样周期1ms-1000ms,采样速度可选择,即可单次采样亦通连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑,数据彩集,特性曲线的分析、比较、文件存取、打印等。
实验桌
    实验桌规格1500×700×780(mm),实验桌的两个特别柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。主体采用二种材料,第一种采用进口三聚氰胺树脂双面贴面板,选用优质PVC直线封边条,第二种实验桌面板采用密度板,防火板粘面后成形制做。
实验内容如下
实验一:电阻式传感器的单臂性能实验
实验二:电阻式传感器的半桥性能实验
实验三:电阻式传感器的全桥性能实验
实验四:单臂、半桥、全桥性能实验
实验五:电阻式传感器的振动实验
实验六:电阻式传感器的电子秤实验
实验七:变面积式电容传感特性实验
实验八:差动式电容传感器特性实验
实验九:电容传感器的振动实验
实验十:电容传感器的电子秤实验
实验十一:差动变压器的特性实验
实验十二:自感式差动变压器的特性实验
实验十三:差动变压器的振动实验
实验十四:差动变压器的电子秤实验
实验十五:光电式传感器的转速测量实验
实验十六:光电式传感器的旋转方向测量实验
实验十七:接近式霍尔传感器实验
实验十八:霍尔传感器的转速测量实验
实验十九:涡流传感器的位移特性实验
实验二十:被测体材质对涡流传感器特性的影响实验
实验二十一:涡流式传感器的振动实验
实验二十二:涡流式传感器的转速测量实验
实验二十三:温度传感器及温度控制实验(AD590)
实验二十四:K型热电偶的温度控制实验
实验二十五:E型热度电偶的温度控制实验
实验二十六:铂电阻的温度控制实验
实验二十七:铜电阻的温度控制实验
实验二十八:磁电式传感器的特性实验
实验二十九:磁电式传感器转速测量实验
实验三十:磁电式传感器的应用实验
实验三十一:压电加速度式传感器的特性实验
实验三十二:光纤传感器的位移特性实验
实验三十三:光纤传感器的振动实验
实验三十四:光纤传感器的转速测量实验
实验三十五:压阻式转压力传感器的特性实验
实验三十六:压阻式传感的差压侧量
实验三十七:超声波传感器的位移特性实验
实验三十八:超声波传感器的应用实验
实验三十九:敏传感器的原理实验
实验四十:气湿度式传感器的原理实验

实验模块:

序号
实验模块
传感器名称
量 程
精度
1
电阻霍尔式

传感器
电阻式传感器
±2mm
±2%
2
霍尔式传感器
≥2mm
0.1%
3
电容式传感器
电容式传感器
±3mm
±2.5%
4
电感式传感器
电感式传感器
±3mm
±3%
5
光电式传感器
光电式传感器
0-2500转/
6
涡流式传感器
涡流式传感器
≥3mm
7
温度式传感器
温度式传感器
0-80℃
±2%
8
磁电式传感器
0.5V/m
9
压电式加速度传感器
压电式加速度传感器
1-30hz
10
光纤式传感器
光纤式传感器
≥1.5mm
11
压力传感器
压力传感器
0-30kpa
±2%
12
超声波传感器
超声波传感器
20-60cm
1cm
13
热电偶、热电阻传感器
气敏传感器
14
湿敏传感器
15
霍尔式转速传感器
0-2500转/分
16
E型热电阻
0-800℃
±3%
17
Pt100铂电阻
0-800℃
±5%
18
K型热电阻
0-800℃
±5%
19
铜电阻Cu50
0-100℃
±5%
20
涡流测速传感器
0-2500转/分
传感器实验台价格表
序号
名称
单位
价格
备注
1
28800元
27种传感器(增强型)
2
18800元
22种传感器微机接口
3
16000元
20种传感器微机接口
4
14500元
17种传感器微机接口
5
12800元
12种传感器微机接口
6
9600元
17种传感器微机接口
7
8600元
12种传感器微机接口
8
9500元
17种传感器微机接口
9
8600元
12种传感器微机接口
10
6500元
9种传感器微机接口

相关产品:
BC-111型检测与转换(传感器)技术实验台
BC-111A型检测与转换技术实验台 (20种)
BC-111B型检测与转换(传感器)技术实训装置
BC-112型传感器实验箱
传感器实验项目及实验模块

订货须知:
一、①检测与转换技术实验装置产品名称与型号;②检测与转换技术实验装置规格;③检测与转换技术实验装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的检测与转换技术实验装置型号,请按检测与转换技术实验装置型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
    感谢您访问我们的网站【http://www.bcyxmx.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
