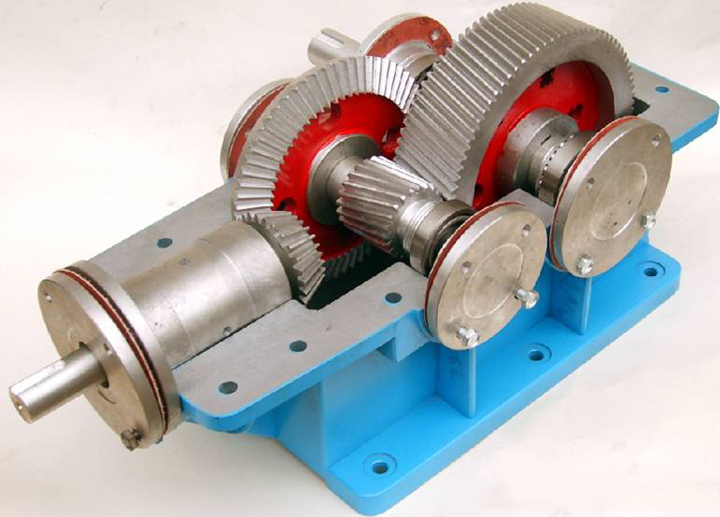

拆装实验用大型减速器

拆装实验用大型减速器
专供拆装实验用大型减速器

单级圆锥齿轮减速器
模数
m=3
齿数
Z1=20 Z2=60
压力角
20°
β
15°
传动比
i =3
中心高度
h =129
长×宽×高 L × W × H
500×350×315

单级圆柱齿轮减速器
模数
m=3
齿数
Z1=72 Z2=29
压力角
20°
β
15°
传动比
i =3
中心高度
h =151
长×宽×高L × W × H
450×400×340

展开式双级圆柱齿轮减速器
模数
m=3
齿数
Z1=16 Z2=47 Z3=27 Z4=68
压力角
20°
β
15°
传动比
i =7.398
中心高度
h =146
长×宽×高
535×330×294

分流式双级圆柱齿轮减速器
模数
m=3
齿数
Z1=16 Z2=47 Z3=27 Z4=68
压力角
20°
β
15°
传动比
i =7.398
中心高度
h =146
长×宽×高
540×360×320

同轴式双级圆柱齿轮减速器
模数
m=3
齿数
Z1=22 Z2=26 Z3=78 Z4=82
压力角
20°
β
15°
传动比
i =11.1818
中心高度
h =159
长×宽×高
560×420×350

蜗轮蜗杆减速器
模数
m=4
齿数
Z1=1 Z2=45
β
15°
传动比
i =45
中心高度
h =163
长×宽×高
420×320×400

新型结构单级圆柱齿轮减速器
模数
m=2
齿数
Z1=25 Z2=75
传动比
i =3
中心高度
h =120
长×宽×高
290×220×215

圆锥圆柱齿轮减速器
模数
m=3
齿数
Z1=20 Z2=50 Z3=16 Z4=68
β
15°
传动比
i =10.625
中心高度
h =141
长×宽×高
550×460×360
