智能带传动实验台

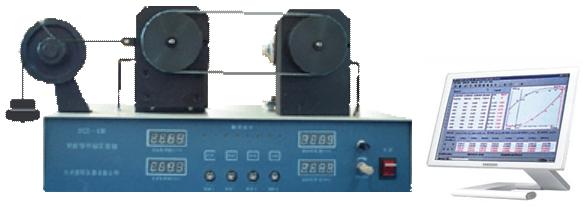

DCS-Ⅱ智能带传动实验台（带微机接口、含软件、电脑自备）
功能及特点：
利用实验装置的四路数字显示信息，在不同负载的情况下，手工抄录主动轮转速、主动轮转矩、被动轮转速、被动轮转矩，然后根据此数据计算并绘出弹性滑动曲线和传动效率曲线
利用S232串行线，将实验装置与PC机直接连通。随带传动负载的逐级增加，计算机能根据专用软件自动进行数据处理与分析，并输出滑动曲线、效率曲线和所有的数据。
智能带传动实验台上 设置了“多机通讯”接口 可实现一台计算机与多台实验台进行多机通讯的实验操作，组成小系统局域网络实验系统。
主要技术参数：
1、主动电机调速范围：0～1800r/min
2、带轮直径：D1=D2=86 mm
3、包 角：a1=a2=1800
4、电机额定功率：P=50 W
5、电机额定转矩：T=0.24 N.M=2450g.cm
6、电 源：220V交流/50HZ
7、外形尺寸：600×280×300(mm)
8、重 量：40kg
实验内容：
1、观察带传动的弹性滑动和打滑现象；
2、了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线；
3、掌握转速、扭矩、转速差及带传动效率的测量方法。
