渐开线齿轮参数测定实验箱

渐开线齿轮参数测定实验箱

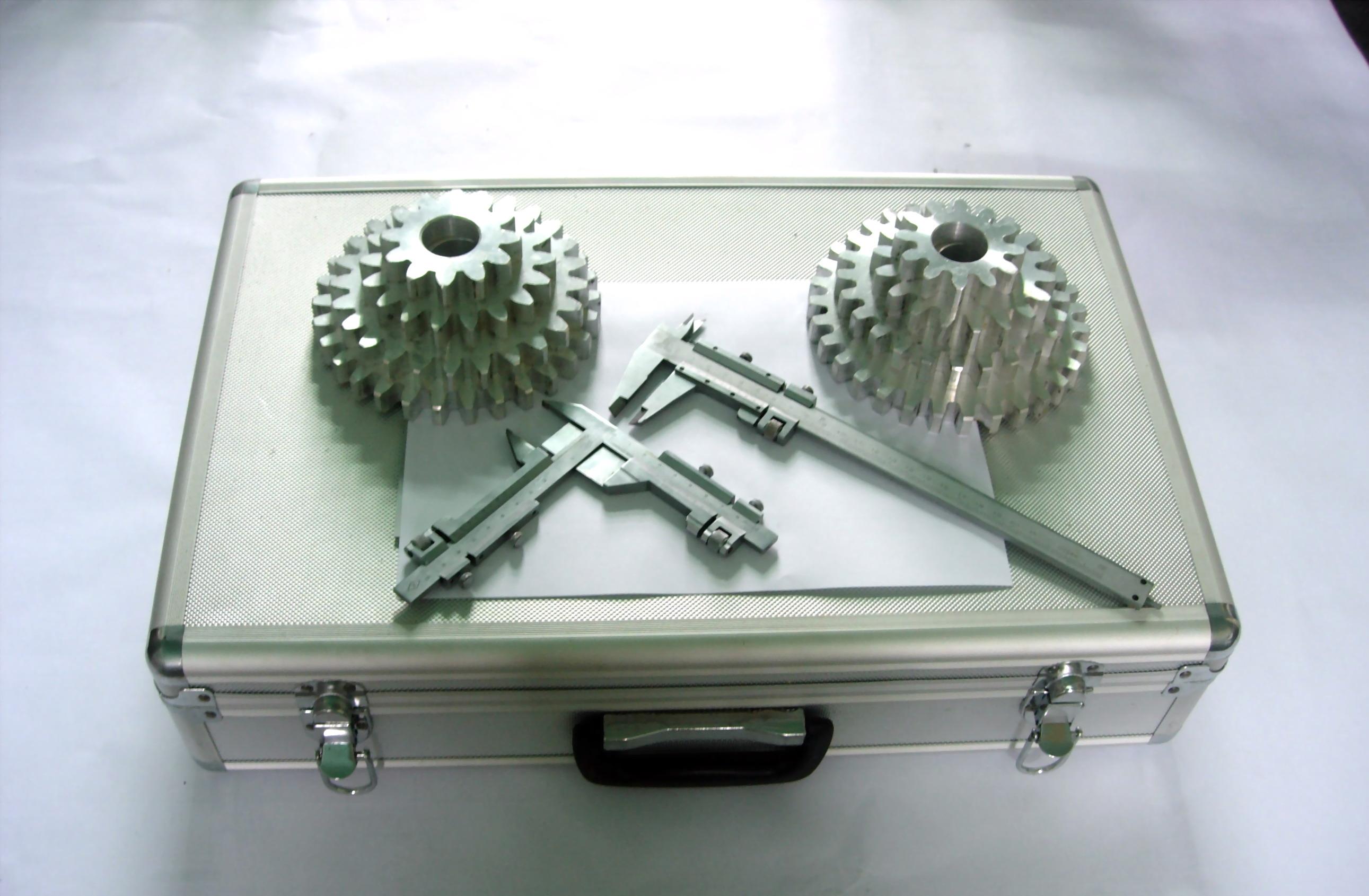

JM型渐开线齿轮参数测定实验箱

渐开线齿轮参数测定实验箱功能
    渐开线齿轮参数测定实验箱,用于机械原理(机械设计基础)课程开设“渐开线齿轮参数测定实验”,测定齿轮各部分几何尺寸和参数关系。
一、渐开线齿轮参数测定实验箱功能及特点:
①、测定齿轮各个部分几何尺寸和参数关系。
②、全铝制齿轮按新公差标准精细加工制作。
③、配置8个齿轮,可以组成标准齿轮传动、零传动、正传动(正变位传动)、负传动(负变位传动)
二、渐开线齿轮参数测定实验箱技术参数:
①、齿轮模娄m=5  齿数z=12~31  变位系数+0.35~0.6
②、加工精度8-8-7gk和8-87ej
③、齿轮材料:铝合金
④、外箱尺寸:500×250×100(mm)
⑤、重量:8kg
四、提供附件
①、《齿轮参数表》1份;
②、测量工具(0-150mm游标卡尺1把,M1-26型齿厚游标卡尺1把);
③、配送精美实验箱箱盒;
