立式升降台数控铣床

透明教学数控铣床

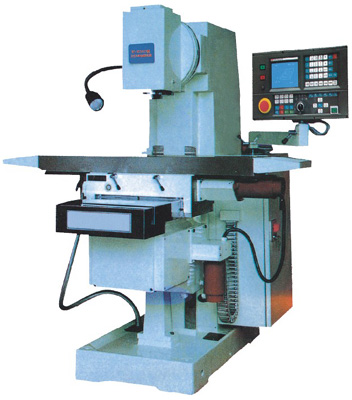

BC-XK5025型立式升降台数控铣床(透明教学数控铣床)

产品说明:
    BC-XK5025型立式升降台数控铣床是本公司最新研制的教学科研用数控铣床,该铣床是典型的机电一体化产品,除配置高性能的KND-10MⅡ数控系统外,硬件配置更具有相当的刚性、强度及制造精度;该铣床能实现三轴联动控制,适合于加工各种几何形状复杂、精度要求较高的零件,如:凸轮、样板、靠模、弧形槽、电火花成型加工电极、塑料模具型腔及其他复杂异型曲面等,是各相关科研院所、高职学校及技术学校理想的实验设备。
一、特点
1、稳定可靠的KDN-10MⅡ三轴联动数控系统;
2、高硬度、耐磨、小摩擦系数的工程塑料导轨副,高精度滚珠丝杠传动,充分保证铣床工作精度及使用寿命;
3、高精度变频电机驱动主轴实现无级调速;
4、高精度伺服系统,机床脉冲当量为1u(0.001mm);
5、串行RS232通讯接口功能,可与计算机联机通讯;
6、操作方便舒适,符合现代人机工程学优化思想;
7、外型美观大方,彰显实验场所品质。
二、用途
1、相关专业科研院所对现代加工(数控及CAD/CAM)技术研究的实践验证;
2、各类高等院校及中级技术学校的数控技术应用,机电一体化及自动控制专业学生的综合实验;
3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训;
4、开展数控铣床结构及控制原理、数控编程及铣床操作、CAC/CAM等专业课程专项培训。
三、数控系统主要功能
1、快速点定位速率24m/min、高速圆弧和直线插补速率15m/min;
2、采用电子盘技术:数据可以多个位置保存,出错后可以快速恢复;
3、三轴联动;
4、自动、手动、点动、单段、模拟运行功能齐备;
5、刀具半径正反向间隙补偿;
6、菜单式操作;
7、程序存储容量6×48K
8、系统具有软件、硬件限位,保证工作安全;
9、辅助功能完善;
10、串行RS232通讯功能,可与计算机联机通讯。
四、铣床主要技术参数

主轴转速范围

100~1500rpm

工作台台面尺寸(长×宽)

250×1100mm

工作台 T型槽(槽数×宽度×中心距)

3×14×63mm

工作台行程

纵向(X轴)

横向(Y轴)

垂向(Z轴)

主电动机功率

1.5KW

功率

1.5KW

铣床外形尺寸(长×宽×高)

1800×980×1520mm
