微型教学数控铣床

微型教学数控铣床

BC-180微型 教学数控铣床

一、特点:
    台式微型数控铣床是我公司2002年推出的新一代教学数控实验室模拟铣床,配备了高可靠性的数控系统。控制系统与机床采用独立分体式控制。该机床能实现三坐标联动,完成对塑料、有机玻璃制品的铣、钻、铰等基本切削运动,并能加工形状复杂的零件。
二、机床组成

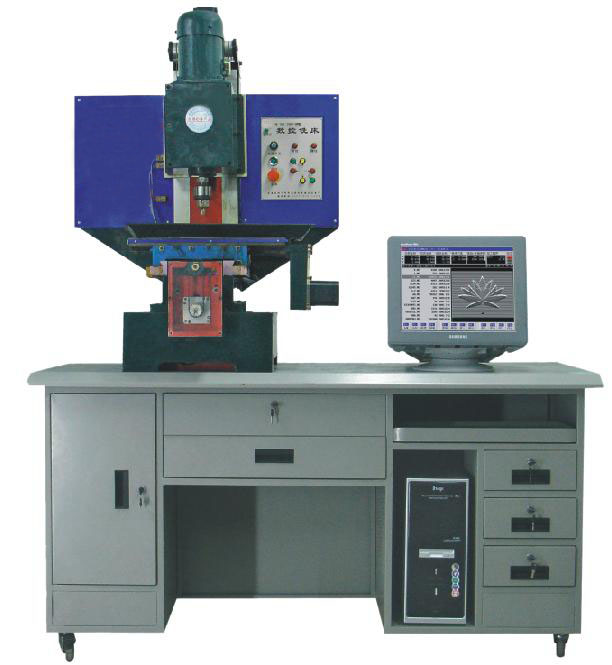

    它由实验桌作为机床底座,整体形式为实验桌上左面安放铣床,右面安放17”纯平彩色显示器,实验桌中间抽屉摆放控制电路板,可以非常方便地拉动抽屉进行电路电器的操作,同时进行步进电机驱动、变频器的调节等工作。显示器平台下方有专用的鼠标键盘抽屉,在此下面有计算机主机。
三、机床用途:
1、该机床可以装备高等学校、中等专业学校及各级职业技术学校的机电一体化实验室设备。
2、该机床可以用于数控机床、数控编程、数控原理、以CAD/CAM等专业课程的教学实验与培训。

四、控制系统特点:
序号
名称
参数
1
工作台尺寸
500X180mm
2
X轴行程
230mm
3
Y轴行程
150mm
4
Z轴行程
150mm
5
工作台T型槽数及宽度
3/12 mm
6
主轴孔锥度
莫氏4号
7
主轴中心至立导轨距离
170 mm
8
快进速度
1500mm/min
9
主电机功率
0.75kw
10
脉冲当量
0.005-0.01mm(任意可调)
11
控制/联动轴数
3/3
12
最大编程尺寸
-9999.999-99999.999mm
13
插补方式
直线、圆弧、螺纹、Z样条曲线
14
编程方式
G、M、F、S、T(ISO代码)
15
步进电机控制
四轴方向及脉冲信号或正反转脉冲输出
16
操作方式
自动、单段/连续、手动、点动、回参考点、暂停、主轴加减速、进给加减速。
17
串行通讯
标准RS232接口,带USB拷贝、10/100M网卡
18
系统参数
加工起始点记忆及断电恢复,脉冲当量、间隙补偿
19
图形
显示刀具轨迹
20
程序容量
xB(取决于实际的硬盘容量或DOW模块容量)
21
主轴转速、无级变速
50~1500(0-10V)
22
机床外形(长X宽X高)
1600×700×1900 mm
