电火花成型机(电脉冲)

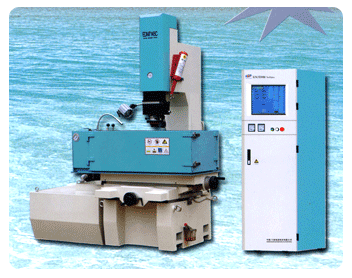

EDM7145C 触摸屏数控电火花成型机(电脉冲)

触摸屏数控电火花成型机
·ZCNC-50控制电源箱特性：
本机在保持了原有数控机床的功能和性能的基础上，选用PⅢ-CPU工控机和触摸屏控制，具有快捷和灵活的操作模式及友好的人机操作界面，使用简单，性能稳定、外形美观，整机采用最新器件提高了集成度和可靠性。安全性能符合GB13567-1998《电火花加工机床安全防护技术要求》。在功能上增设Z轴坐标定位等实用功能。微精加工时，脉宽达到0.1uS。在高效、低损耗基础上表面粗糙度达到了Ra≤0.4um，处于国内领先水平。
输入额定电压 INPUT VOLTAGE 380V
最大输入功率 MAX.INPUT POWER 4KW
最大加工电流 MAX.OUTPUT CURRENT 50A
最大加工速度 MAX.MATERIAL REMOVAL RATE 500mm3/min
最小电极损耗 ELECTRODE WEAR RATIO <0.2%
最佳加工粗糙度 BEST SUTFACE FINISHING Ra≤0.4um
控制柜尺寸 PACKING DIMENSIONS OF CONTROLLEP 560x695x1685mm
控制柜重量 CONTROLLER WEIGHT 200kg
·EDM7145C机床：
工作台尺寸 WORK TABLE SIZE 450x700mm
工作液糟内径尺寸 WORK TANK SIZE（INNER）1150x660x405mm
X轴行程 X AXIS TRAVEL 450mm
Y轴行程 Y AXIS TRAVEL 350mm
Z轴行程 Z AXIS TRAVEL 220mm(220mm)
最大电极重量 MAX ELECTRODR WEIGHT 75kg
最大工作重量 MAX WORKPIECE WEIGHT 800kg
电极板距工作台面 ELECTRODE PLATEN TO WORK TABLE 295-735mm
过滤箱容量 DIELECTRIC CAPACITY 500L
机床重量 MACHINE WEIGHT 1500kg
机床外形尺寸 MACHINE SIZE 1200x1400x2100mm
