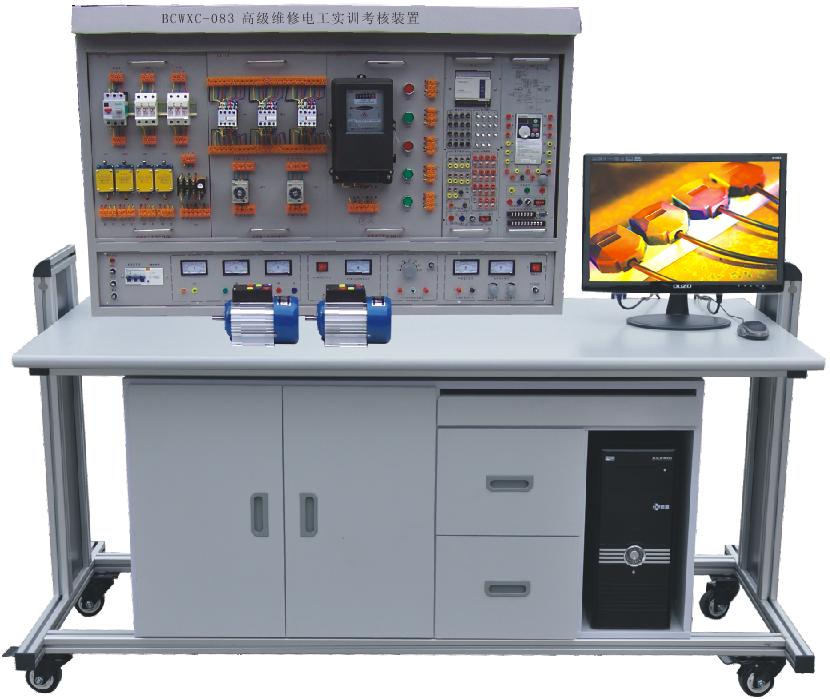

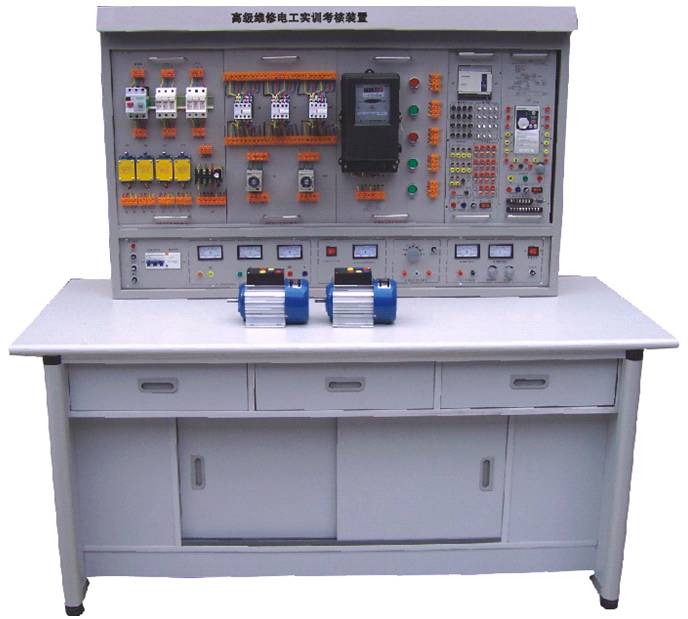

BCWX-083型高级维修电工实训考核装置(普通型) 售价:24000元/台

一、概述
    本装置采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等,符合中、高级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
三、技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃
3.装置容量:<1KVA
4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸:1600mm×700mm×1450mm
三、实训装置的基本配置及功能
    本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
(一)实训屏
    实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:
1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供~220V插座2只,为外部设备提供工作电源。
5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
6、固定低压直流电源:+5V、±12V有过载保护
7、恒流源:4mA-20mA连续可调一路
(二)实训挂箱及器材配备
1、BC-61维修电工挂箱(一)
2、BC-62维修电工挂箱(二)
3、BC-63维修电工挂箱(三)
4、BC-64维修电工挂箱(四)
5、BC-65维修电工挂箱(五)
6、DW-PLC可编程控制器实训组件:提供三菱FX1N-24mR-001型主机及配套转换接口,SC-09编程电缆。
7、工控组态软件一套:
    打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。
8、PLC仿真实训软件一套:
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
9、变频器实训挂箱
    配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板。
10、单片机实训挂箱
    配备51/96/8088/8086等CPU单片机、微机全部软硬件。
11、九孔万能实中板 2块
12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
13、电机导轨及光码盘测速系统
含光码盘测速系统(配有进口光电编码器)一套、不锈钢导轨一幅。
14、三相鼠笼异步电动机 120W Y接法 220V 1台
15、三相鼠笼异步电动机180W Y/△ 380V 1台
16、安全配备灭火器 1台
(三)实训桌
    铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
四、实验项目

(一)电拖部分
1.三相电机直接启动控制 5.带电能表的两地控制
2.三相电机点动控制 6.单向运行反接制动控制
3.三相电机自锁运行控制 7.时间继电器控制电动机Y/△降压起动控制
4.带电流表的点动与连续运行控制 8.工作台自动往返行程开关控制

(二)PLC综合实训
1.PLC认识实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)
2.PLC仿真实训
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗制动控制
7.PLC控制台三相异步电动机自锁运行控制

(三)基于变频器的电机拖动与控制实训
1.变频器功能参数设置与操作 6.控制电机运行时间操作
2.变频器报警与保护功能 7.瞬间停电变频器参数设定
3.多段速度选择变频调速 8.外部电压变频调速
4.外部端子点动控制 9.三相异步电动机的变频开环调速
5.控制电机正反转运动控制

(四)PLC、变频器的电机的拖动控制实训
1. 基于PLC通信方式的多段速选择变频调速
2. 基于PLC通信方式的变频器开环调速
3. 基于PLC通信方式的变频器闭环调速

(五)单片机技能实训
A、MCS-51单片机实训
软件部分
1. 清零程序 8. 多分支程序
2. 拆字程序 9. 脉冲计数(定时/计数实验)
3. 拼字程序 10. 电脑时钟(定时器、中断器综合实验)
4. 数据区传送子程序 11. 二进制转换到BCD
5. 数据排序实验 12. 二进制转换到ASCII
6. 查找相同数个数 13. 八段数码管显示
7. 无符号双字节快速乘法子程序 14. 键盘扫描显示实验

硬件部分

1. P1口亮灯实验 12. 继电器控制
2. P1口转弯灯实验 13. 步进电机实验
3. P3.3输入,P1口输出 14. 8253方波
4. 工业顺序控制(中断控制) 15. 串并转换实验
5. 8255 A.B.C输出方波 16. 外部存储器扩展实验
6. 8255 PA口控制PB口 17. MCS-51串行口应用实验㈠——双机通信
7. 8255控制交通灯 18. MCS-51串行口应用实验㈡——与PC机通信
8. 简单I/O口扩展实验 19. 温度闭环控制
9. A/D转换实验 20. 小直流电机调速实验
10. D/A输出方波 21. 外部中断(急救车与交通灯)
11. 电子音响

B、8088/8086系列微机实训
软件部分

1.清零程序 7.32位二进制乘法
2.拆字程序 8.多分支程序
3.拼字程序 9.显示子程序
4.数据区移动 10.键盘扫描显示实验
5.数据排序实验
11.二进制转换到BCD
6.找“零”个数 12.二进制转换到ASCII

硬件部分

1.8255并行口实验㈠:A.B.C口输出方波 9.定时/计数器:8253方波
2.8255并行口实验㈡:PA口控制PB口 10.继电器控制
3.8255并行口实验㈢:控制交通灯 11.8251串行通信实验㈠:自发自收
4.简单I/O口扩展 12.8251串行通信实验㈡:与PC通信
5.A/D转换实验 13.步进电机控制
6.D/A转换实验㈠:输出方波 14.小直流电机调速实验
7.D/A转换实验㈠:输出锯齿波 15.温度闭环控制
8.8259中断控制器实验 16.音频驱动实验

C、MCS-96单片机实训
软件部分

1.清零程序 11.80C196外部中断实验
2.拆字程序 12.80C196软件方法产生中断
3.拼字程序 13.利用HSI测脉冲宽度
4.数据区传送子程序 14.利用HSI测量单脉冲宽度
5.数据排序实验 15.利用HSO产生单脉冲
6.查找相同数个数 16.利用HSO产生连续脉冲
7.无符号双字节快速乘法子程序 17.软件定时器
8.多分支程序 18.80C196 A/D转换实验
9.定时器1实验——定时中断 19.利用80C196的PWM产生各种波形
10.定时器T1和T2同时产生中断 20.二进制转换到BCD进制转换到ASCII

硬件部分

1.P1口亮灯实验 11.继电器控制
2.P1口转弯灯实验 12.8253方波
3.P2.6输入,P1口输出 13.80C196串行口实验
4.工业顺序控制 14.LED七段数码管显示实验
5.8255 A.B.C输出方波 15.键盘显示综合实验
6.8255 PA口控制PB口 16.音频驱动实验
7.8255控制交通灯 17.步进电机实验
8.简单I/O口扩展实验 18.直流电机实验
9.A/D转换实验 19.外部中断(急救车与交通灯)
10.D/A输出方波


(六)室内照明配电

1.插座和一个开关控制一盏灯 4.单相电度表直接接线电路
2.日光灯线路的接线 5.配电板的安装
3.声控开关控制白炽灯电路的接法 6.两地控制一盏灯的接法

(七)电子技术综合训练

1.单相桥式整流电路 5.电子门铃电路
2.串联可调稳压电源电路 6.电子报警器电路
3.晶闸管测试电路 7.光控灯路灯自动开关电路
4.晶闸管可控整流 8.电子催眠器电路

(八)安全急救演示
(九)消防技能的认识与掌握(教师演示)

相关产品:
BCWK-08A 网孔型初级维修电工实训考核装置(双组型)
BCWK-08B 网孔型中级维修电工实训考核装置
BCWK-08C 网孔型高级维修电工实训考核装置
BCWX-083型高级维修电工实训考核装置(普通型)
BCWX-082型中级维修电工实训考核装置(普通型)
BCWX-081型初级维修电工实训考核装置(普通型)
BCW-01A 初级维修电工及技能考核实训装置
BCW-01C型 高级维修电工技能培训考核实训装置
BCW-01B型中级维修电工技能培训考核实训装置
BCW-01D 维修电工仪表照明实训考核装置
BCW-01E 维修电工电气控制技能实训考核
维修电工电气及仪表照明实训装置
BCJS-02A型 维修电工高级技师实训考核装置
BCW-02A 网络化智能型维修电工及技能实训智能考核装置
BCW-02B网络化智能型维修电工电气控制技能实训智能考核装置
订货须知:
一、①高级维修电工实训考核装置(普通型)产品名称与型号;②高级维修电工实训考核装置(普通型)规格;③高级维修电工实训考核装置(普通型)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的高级维修电工实训考核装置(普通型)型号,请按高级维修电工实训考核装置(普通型)型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
