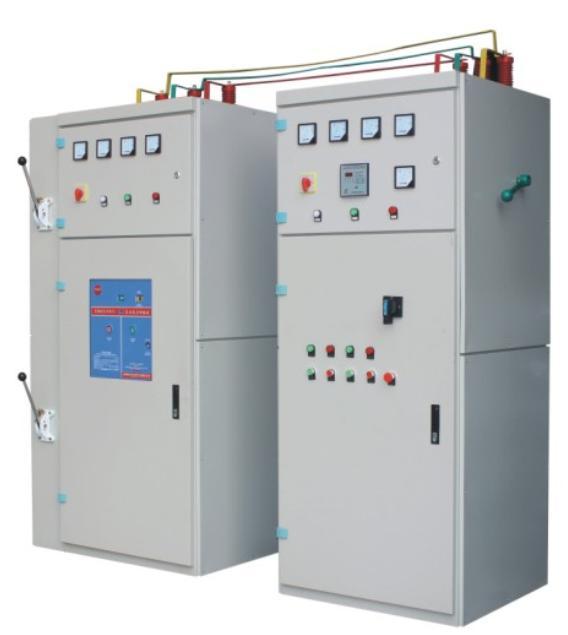

BCGDX-06 高低压配电实训装置

一、高低压配电实训装置主要技术参数要求
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
二、高低压配电实训装置结构特征要求
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
⑥、供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
三、高低压配电实训装置实验项目
1.高压开关柜及其高压电器的认识实验
2.低压开关柜及其低压电器的认识实验
3.真空断路器的检修
4.真空断路器控制实验
5.万能断路器的检修
6.高压开关柜的检修
7.隔离开关的检修
8.电压互感器的检修
9.电流互感器的检修
10.高压熔断器的检修
11.低压断路器的检修
12.塑料外壳式断路器的检修
13.拆装、检修交流接触器
14.过流继电器的检修
15.中间继电器的检修
16.电流表的检修及认识实验
17.电压表的检修及认识实验
18.三相功率因数表的检修及认识实验
19.三相有功表的检修及认识实验
20.三相无功表的检修及认识实验
21.无功功率补偿器的检修及特性实验
22.电力电容器的检修及认识实验
23.无功补偿的操作及特性实验
24.漏电开关的特性实验
25.交流接触器的电气特性实验
26.热继电器的电气特性实验
27.电源控制起停实验
28.电力系统过流保护协调与控制实验
29.正常运行的抄表实验
30.正常运行时的监测实验
