楼宇智能化工程实训装置

楼宇智能化工程实训装置

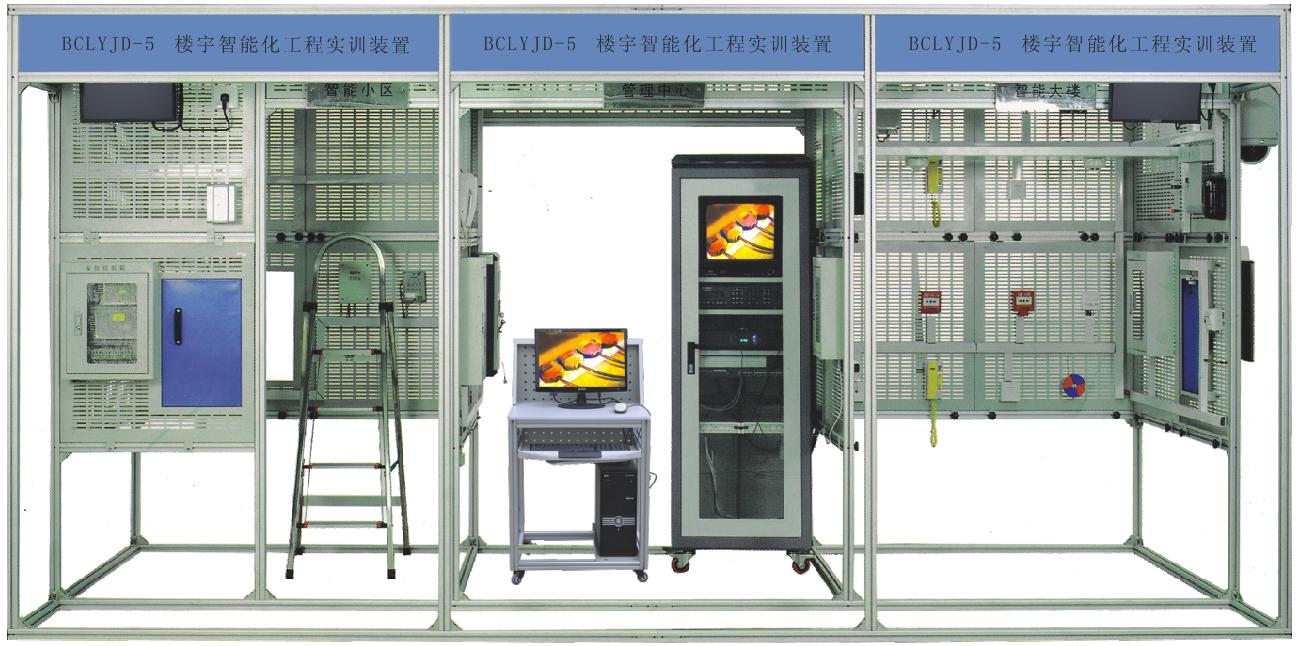

BCLYJD-05型 楼宇智能化工程实训装置
    楼宇自动化实训装置是专业智能化建筑专业的学生提供技能实训、故障间断与处理和系统设计与安装而设计的实训模拟大楼。能进行各种安保监控系统的操作,防盗系统的操作,消防系统广播系统的操作,门禁系统操作联接,智能照明的控制与联接。以及通讯系统与布线系统的实训安装与智能一体化管理。
一、通过项目任务实施,可考察的职业能力
1.楼宇智能化工程设计能力
2.消防报警系统设计、安装施工与调试能力
3.视频监控系统设计、安装与调试能力
4.对讲门禁及室内安防系统设计、安装与调试能力
5.综合布线系统施工能力
6.智能家居的接线、编程和调试能力
7.智能一卡通系统的设计、安装及调试
8.巡更系统的设计安装
9.监控软件组态、通讯和运行能力
10.智能建筑系统故障诊断与调试能力
二、基本规格
序号
项目内容
规格、技术指标
数量
单位
1
智能建筑模型
由铝合金型材框架和安装布线网孔板组成,4660mm×2220mm×2330mm(长×宽×高),分为智能大楼、智能小区、管理中心和楼道等区域,智能大楼设计为两层结构,器件采用自攻螺丝和工程塑料卡件配合安装。
1
2
安装布线网孔板
780mm×750mm
26
710mm×390mm
1
1500mm×260mm
3
1500mm×500mm
3
1500mm×400mm
1
3
总电源箱
空气开关
1
4
安防控制箱
AC24V、DC12V/5A、DC18V/1.5A
1
5
消防控制箱
DC24V/2A、24V继电器
1
6
DDC控制箱
DC24V/5A,24V继电器
1
7
电脑桌
600mm×600mm×800mm(长×宽×高)
1
8
钢凳
Φ300mm×450mm(圆×高)
1
9
铝人字梯
900mm×250mm×1200mm(长×宽×高)
2
10
工程塑料卡件
20mm×10mm×11mm(长×宽×高)
500
11
计算机
主流品牌电脑:
1.M7150(E5800/2G/500G)
2.屏幕尺寸:19英寸
3.CPU 型号:Intel 奔腾双核 E5800
4.CPU频率:3200MHz
5.内存容量:2GB DDR3
6.硬盘容量:500GB 7200转,SATA2。
内装操作系统,LonMarker编程软件,力控组态软件,CAD制图软件
1
三、系统配置
一、对讲门禁系统
序号
设备名称
设备型号
单位
数量
1
管理中心机
ET-366G
1
2
欧式数码彩色可视室外主机
ET-366D08-1-ID
1
3
电源箱
ET-366P
1
4
联网器
ET-366W
1
5
多功能壁挂室内分机
ET-366M5-F
1
6
非可视壁挂室内分机
ET-366H2
1
7
门前铃
ET-366BD1
1
8
层间分配器
ET-366FS2
1
9
非接触卡ID
1
10
电插锁
1
二、消防系统
序号
设备名称
设备型号
单位
数量
1
火灾报警控制器
GST-200
1
2
点型感烟火灾探测器
G3
1
3
点型感温火灾探测器
G3N
1
4
探测器通用底座
DZ-02
2
5
手动报警按钮
GST-9122
1
6
消火栓报价按钮
1
7
声光报警器
1
8
隔离模块
1
9
单输入模块
1
10
单输入输出模块
1
11
电子编码器
1
12
火灾显示盘
ZF-101
1
13
消防控制箱
DC24V/2A、24V继电器
1
三、安防系统
序号
设备名称
设备型号
单位
数量
1
门磁开关

1
2
家用紧急求助按钮

1
3
被动红外空间探测器

1
4
被动红外幕帘探测器

1
5
燃气探测器

1
6
主动红外对射报警器

1
7
声光报警器

1
四、视频监控系统
序号
设备名称
设备型号
单位
数量
1
高速球云台摄像机

1
2
一体化枪型摄像机

1
3
红外摄像机

1
4
室内全方位云台

1
5
矩阵主机

1
6
矩阵控制键盘

1
7
彩色监视器

1
8
硬盘录像机

1
9
硬盘
500G
1
10
安防控制箱
AC24V、DC12V/5A、DC18V/1.5A
1
11
视频线缆

100
12
电源线

100
五、综合布线系统
序号
设备名称
设备型号
单位
数量
1
RJ45超五类配线架
普天
1
2
以太网交换机
TP-LINK
1
3
电话程控交换机
国威4进16出
1
4
110配线架
普天
1
5
电话模块
10
6
超五类网络模块
10
7
电话机
1
8
RJ11 水晶头
1
9
RJ45 水晶头
1
10
超五类网络电缆
1
11
三类电话电缆
1
12
模块面板
10
13
语音面板
10
六、智能家居系统
序号
设备名称
设备型号
单位
数量
1
远程控制器
1
2
遥控器
1
3
无线转发器
1
4
阻波器
1
5
场景控制器
1
6
大功率电气控制器
1
7
小功率电气控制器
1
8
白炽灯控制器
1
9
窗帘控制器
1
10
红外学习机
1
11
白炽灯
2
12
日光灯
2
13
家用大/小功率电器模拟
1
七、智能一卡通系统
1
电控锁
1
2
门禁一体机(带软件通讯功能)IC
1
3
出门按钮
1
4
考勤机IC(带软件)
1
5
消费机IC(带软件)
1
6
IC消费发卡器
1
7
IC卡
10
八、巡更系统
1
接触式巡更棒
1
2
接触式人员信息钮
2
3
接触式地点信息钮
4
4
接触式巡更棒通讯座
1
5
感应式巡更棒
1
6
感应式巡更信息钮
4
7
感应式巡更棒通讯座
1
四、工具及配件
序号
名称
内容
备注
1
工具
包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。
