给排水管道安装实训台

给排水管道安装实训台

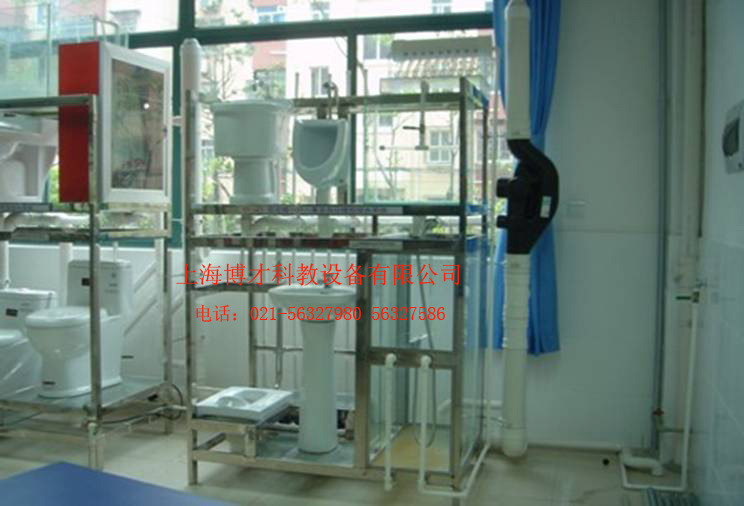

BCPS-2 给排水管道安装实训台
一、给排水安装实训台实训功能:
1、整体式全真洁具和管路,透明地板,能看清楚隐蔽管路的全部结构和走向。
2、设置带苏维托排水系统和排水主立管演示,能了解苏维托排水系统的组成、结构和原理。
3、关键部位采用透明管路,能看清管路中水流的走向。
4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5、所有洁具和给排水设备都能全真演示。
二、给排水安装实训台技术参数:
输入电源:无需电源
功率: 无功率
外形尺寸:1500X1000X2400mm;
框架材料:304不锈钢;
地板材料:钢化玻璃;
进水要求:0.05mpa~0.75mpa;
安全保护:具有漏电自动保护装置和接地保护。
三、给排水安装实训台实训项目:
实训一:办公楼给水方式演示及实训;
实训二:住宅楼给水方式演示及实训;
实训三:横管和立管的结构和功能的认识实训;
实训四:器具通气管和环形通气管的结构和功能的认识实训;
实训五:拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训;
实训六:自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训.
四、流程及配置:
    办公楼给水方式为普通给排水,给水入管入框架后立管道至二层,在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽,排水接至本层排水横管后再入立管。
    住宅楼给水方式为一户一表式,给水入管设水表井,上面设分水器,各分户管设置阀门和水表(按6户计),一层立管6根,至二层立管5根,二层布水管以上为四根,一层由左至右卫生器具分别为:附带存水弯自闭式冲水的蹲便器、存水弯的立式面盆、整体浴室(用透明板,附带淋浴头、地漏,有接至屋顶的透明太阳能管,并装有太阳能模型),按实际工程连接入排水横管后连入办公楼排水立管,再汇合集中排出。
