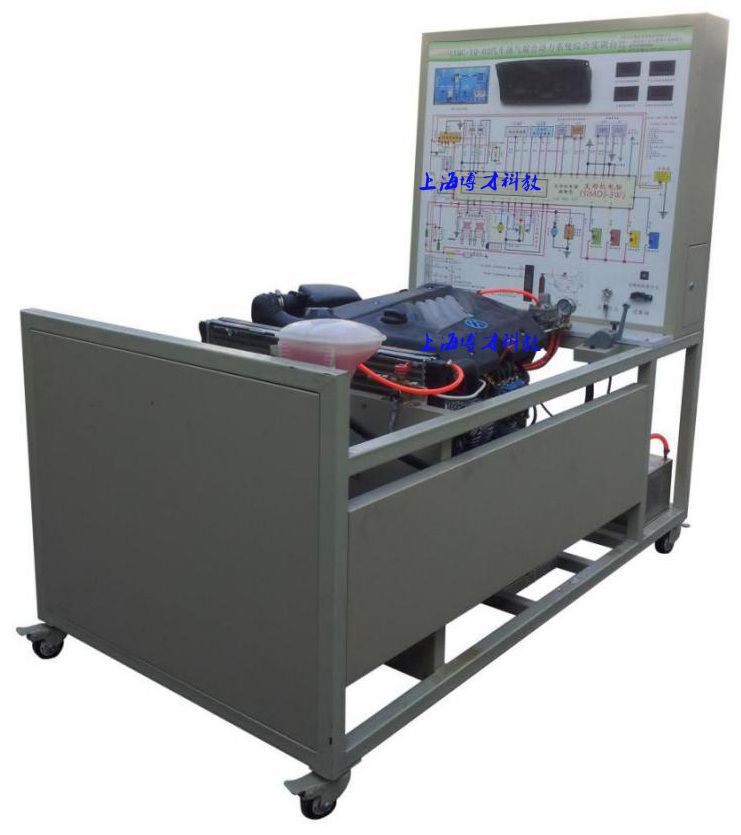

汽油双燃料混合动力发动机实训台

汽油双燃料混合动力发动机实训台

汽油双燃料混合动力发动机实训台

一、设备简介
     该设备采用翻新双燃料混合动力汽油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示双燃料混合动力柴油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的双燃料混合动力柴油发动机,充分展示双燃料混合动力汽油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图(包括发动机电气电路与燃料控制ECU系统);学员可直观对照电路图和燃气混合动力柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表与燃气转换开关,可实时显示发动机转速、水温、机油压力灯、燃气存储量、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台配备有油门控制装置,可方便对发动机加速减速。发动机在怠速状态时,只有燃油工作;在加速状态时,油气混合同时工作,在负荷加大时,燃气量变大。
6.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1500×1000×1700mm(长×宽×高)
工作电源:直流12V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80m
四、基本配置(每台)
序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表



1

3

点火开关



1

4

燃气转换开关

配套

1

5

燃气控制装置

配套

1

6

双燃气混合动力汽油发动机总成

翻新,原车

1

7

燃料气瓶

配套,5KG

1

8

燃油箱

10L

1

9

油门控制装置

配套

1

10

进、排气管

原车

1

11

水箱(含保护罩)

配套

1

12

冷却风扇

配套

1

13

蓄电池

12V

1

14

继电器

含:起动继电器等各类运行继电器

1

15

保险丝盒

配套

1

16

电源总开关

50A

1

17

故障模拟系统

配套

1

18

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1

19

教师手册

配套

1

20

合格证与保修卡

配套

1
