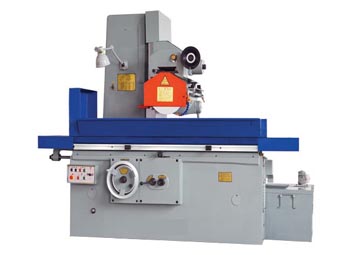

BC-M7130平面磨床

一、用途与特点:
    M71系列采用砂轮周边进行磨削,工作台纵向运动,魔头横向进给采用液压驱动,垂直进给采用快速升降,工作台快速运动采用缓冲装置,无撞击现像,结构先进。
二、技术参数:
序号
项目
规格参数
1
最大磨削尺寸(宽*长*高)
320*1000*400mm
2
工作台纵向行程(最大)
1100mm
3
工作台纵向移动速度
3--27m/min
4
工作台纵向撞击缓冲距离
30mm
5
工作台T型槽(槽数*宽度)
3*18
6
砂轮轴中心至工作台面距离(最大)
≥580mm
7
垂直进给手轮刻度盘值
手轮每格? 0.01mm
8
垂直进给手轮刻度盘值手轮每转
1.00mm
9
加工表面对基面的平行度纵向
1000:0.015mm
10
加工表面对基面的平行度横向
300:0.01mm
11
净重*毛重
3600 kg*4500kg
12
电机总功率
8.99kw
13
液压泵电机功率
3kw
14
磨头电机功率
5.5kw
15
快速升降电机功率
0.37kw
16
砂轮轴转速
rpm1450
17
表面粗糙度
Ra0.63um
18
磨头最大移动量横向(手动及液压)
≥350mm
19
磨头最大移动量横向(加长)
450mm
20
加工表面对基面的平行度横向
300:0.01 mm
21
砂轮尺寸(外径*宽*内径)
φ350*40*φ127mm
22
外形尺寸(长*宽*高)
2295*1673*2267mm
