万能外圆磨床

万能外圆磨床

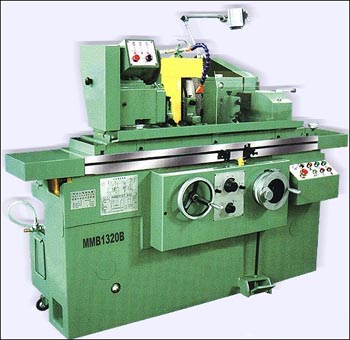

BC-MW1320 万能外圆磨床

一、功能特点:
    本机床适用于磨削圆柱形圆锥形的外圆,也可磨削轴向端面,宜用于批量生产及各种机械加工行业使用,具有精度高,刚性强,磨削效率高,操作方便等特点,结构先进,造型美观。机床的进给及补偿,由传动机构执行。进给系统具有定程磨削功能,采用手动或液压二种进给方式。工作台快退设有中停装置,快退距离可按需要调整,以减小辅助时间。工作台起动手把设有安全联锁装置,确保装卸和测量工件时的安全性。机床砂轮轴最高转速为24000转/分,以提高磨削小孔时的质量。
二、技术参数:
序号
项目
规格参数
1
最大磨削直径
200mm
2
中心高
125mm?
3
工作台最大纵向移动量
600/800mm
4
手轮-转移动量
6mm/r
5
头架卡盘直径
125mm
6
砂轮架快速移动量
20mm
7
砂轮轴转速?
1820r/min
8
砂轮宽度
40mm
9
机床重量净重/毛重
2500/2700kg
10
最小磨削直径
8mm
11
顶尖中心距
550/750mm
12
最大回转角度
? +9°/+7°
13
主轴转速
60,85,230,120,170,460 r/min
14
尾架顶尖锥度
No.3Morse
15
手轮-转砂轮架移动量
1mm?
16
砂轮架移动量
150mm
17
电机总容
4.24kw
18
最大磨削长度
520/750mm
19
最大工作重量
50kg
20
液压移动速度
0.1-4m/min
21
头架顶尖锥度
No.3Morse
22
尾架套简移动量
25mm
23
微调捏手转格砂轮架移动量
0.001mm
24
砂轮最大直径
400 mm
25
机床外形尺寸
2000×1420×1600mm
