数控铣床电气维修实训台

数控铣床电气维修实训台

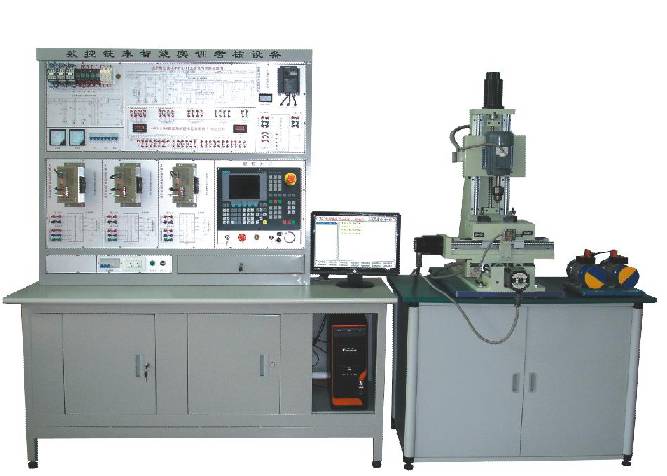

BCF-MB数控铣床电气控制与维修实训台(半实物/法拉克)

一、产品介绍:
    1、BCF-MB数控铣床电气控制与维修实训,由实训台和半实物组成,能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控铣床装配调试、数控编程与加工操作等到多项教学实训。
    2、系统采用开放式结构,将一台数控铣床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。
    3、半实物数控铣床采用直线圆形高碳钢导轨,具有一定的铣削能力,可对有机玻璃、塑料等材料进行简单铣削加工。
    4、具有真实数控铣床的机械运动,X、Y、Z进给轴采用伺服电机驱动,并设计有正负限位,参考点等开关,主轴采用三相异步电机变频控制,由三菱变频器驱动,实现无级调速控制。
二、结构与功能:
1、数控系统单元采用法那科 "FANUC 0i Mate MD"数控系统。
2、控制屏采用铁质双层亚光密纹喷塑结构。
3、电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源,控制屏的供电由钥匙开关和启停开关控制,电压表监控电网电压。
4、X/Y/Z进给轴均采用βi系列交流伺服电机驱动。
5、主轴电机由变频器进行无级调速。
6、设计有专门的故障设置区和排故操作单元。在实训台上有LCD点阵图滚屏显示故障代码。配套试卷考题300道。
三、技术性能
1、输入电源:三相四线380V±10% 50Hz
2、装置容量:<2KVA
3、实训台外形尺寸:1800mm×700mm×1890mm
四、半实物数控铣床参数
◆主轴夹头装夹范围:Φ1-13 mm
◆工作台面积 :300×200mm
◆工作台T型槽数及宽度 :3×10mm
◆X/Y/Z轴行程:200×200×150mm
◆定位精度:0.02 mm
◆主轴电机功率:180W
◆主轴最高转速:1500rpm
◆外形尺寸:700×600×800 mm
五、部分实训项目
1、数控铣床电气系统的设计
2、数控系统的初始化
3、数控系统的参数设置
4、输入输出信号的使用
5、机床参考点的设置
6、进给驱动单元的调试与应用
7、主轴变频器的调试与应用
8、数控系统的通讯
9、PMC编程及应用
10、数控铣床故障诊断与维修
11、数控铣床编程操作与加工
