电梯井道设施安装调试实训考核装置

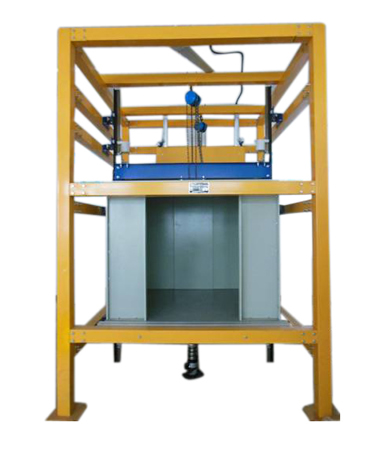

BCDT-A型 电梯井道设施安装调试实训考核装置

一、电梯井道设施安装调试实训考核装置功能要求
    电梯井道设施安装调试实训考核装置根据真实电梯轿厢折装的需求设计,方便认知电梯轿厢结构原理、便于学生自己动手安装调试。轿厢结构设计合理、便于拆装,构件做防划伤圆导边处理,构件采用亚光烤漆。
二、电梯井道设施安装调试实训考核装置特点
1、采用了钢结构电梯井道平台设计,整体外观简洁明了;
2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训的设计;
3、采用真实机构器件,使学生学到的与实际应用的一致;
4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作;
5、采用了手动葫芦拖动轿厢架和对重架在导轨上的运动,使演示与调试更加方便。
6、装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件,学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量,使其符合规范要求,并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量
三、电梯井道设施安装调试实训考核装置技术指标
1、外形尺寸:1800×2200×3500mm;
2、平台承载:200Kg以上、有安全保护机构;
3、井道内尺寸:1800*1800,配置安装轿厢所需的支架;
4、可拆卸轿厢,材质为优质碳素钢、板材基板厚度1.5mm,轿厢尺寸为1000宽×850深×1000高,亚光烤漆;
四、实训项目
1、电梯井道的放样与测量;
2、电梯导轨支架与导轨的安装与调整;
3、电梯轿厢龙门架与导靴的安装与调整;
4、电梯轿厢的安装;
5、电梯轿厢地坎的安装与调整;
6、电梯对重架与导靴的安装与调整;
7、电梯对重块的安装;
8、电梯对重护栏的安装与调整;
9、电梯层门地坎的安装与调整;
10、电梯层门地坎与轿厢门地坎尺寸的调整;
11、导轨与导靴的保养;
12、电梯轿厢对重在导轨上的滑动测试。
五、电梯井道设施安装调试实训考核装置配置清单

序号

名称

数量

单位

备注

1

井道框架

1

钢构

2

手动葫芦

2



3

钢丝线及线坠

1



4

导轨支架

16



5

导轨

8



6

导轨连接板

4



7

导靴

8



8

润滑油瓶

4



9

轿厢架

1

拉杆座、斜拉杆及减震橡胶座等

10

轿厢

1

轿顶、轿壁及轿底组件等

11

轿厢门地坎

1



12

弹簧液压缓冲器

1



13

层门地坎

1



14

层门地坎支架

2



15

对重架

1



16

对重护栏

1



17

对重块

2



18

聚氨酯缓冲器

1



19

安装配件

2

备用1套

20

安装与测量工具

1

水平尺、卷尺、校导尺及磁铁等

21

随机资料

1

实训指导书与相关图集等
