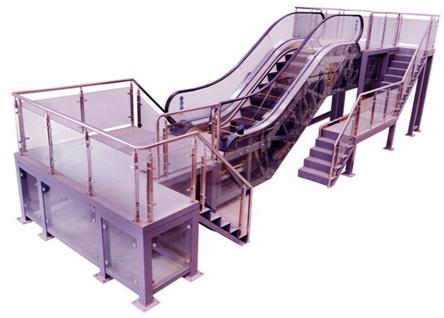

BCZDFT-B型 人行自动扶梯实训设备

一、人行自动扶梯实训设备功能要求
    人行自动扶梯实训设备包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。本扶梯设备具备运输能力,各传动零件均采用金属件精制而成,与实际电梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位的PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行技能培训考核的理想设备,教学效果真实显著。
二、人行自动扶梯实训设备特点
1.输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz
2.整机容量:<8KVA
3.提升高度:2500mm,额定速度:0.5M/S,输送能力:8000人/小时。
4.控制方式:PLC+变频节能自起动控制系统。
5.监控系统:对实训系统电压、电流等工况实时监控显示系统。
6.故障模块:设备具有30位常见故障设置开关,模拟扶梯实际运行过程中常见故障设置功能。
7.安全保护:设备具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
8.设备外形尺寸:11000mm(长)×3000mm(宽)×3500mm(高)
9.实训桌尺寸:1600×730×1500mm(长宽高)
10.装置结构:实训自动扶梯衍架为全钢喷塑结构,控制实验台为铁质双层亚光密纹喷塑结构,实验桌为欧标工业铝合金型材搭建而成,美观大方;实验柜设有两个大抽屉,用于放置工具及资料,右侧摆放控制电脑主机,坚固耐用。
三、基本配置
序号
名称
数量
单位
备注
1
扶梯维修实训结构组件
1
2
扶梯支撑固定支架组件
1
3
扶梯检修工作通道平台组件
1
4
扶梯电气控制考核实训系统
1
5
维护安装实训工具组件
1

四、实训项目要求
1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置。(曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等)
3、扶梯梯级拆卸实训。
4、扶梯梯级安装实训。
5、扶梯保养:梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护。
9、扶梯梯级整体运行检查。
10、扶梯上、下机房的清洁保养。
11、扶梯润滑油系统的补充与更换实训。
五、三维立体动画仿真教学演示软件
按照自动扶梯实训设备等比例尺寸(1:1)进行三维实体建模处理,把自动扶梯实训设备组成结构的各部分完全、完整真实地用3D建模,每个构件按照实际扶梯结构,自由组合在一起,形成有机的整体,便于学生实训前后观察、测量每个组件的尺寸及结构,再现自动扶梯的完整结构组成到电脑屏幕上,让学生可以自由的在电脑上仿真拆装扶梯的各个组件部分,详细了解扶梯的结构组成和组装过程中的注意事项,让学生养成在安装、维修、养护中良好的职业习惯,以及需要注意的组件安装拆卸顺序。
六、配件材质
序号
内容
1
扶手支架型材:发纹不锈钢材料
2
护壁板:透明钢化玻璃
3
内盖板:发纹不锈钢材料
4
外盖板:发纹不锈钢材料
5
围裙板:发纹不锈钢材料
6
梯级:不锈钢喷塑,梯级宽度:800mm
7
梯级颜色:黑色(带黄边框)
8
扶手带:黑色
9
前沿板及盖板:发纹不锈钢材料
10
梳齿保护:合成树脂(黄色)
11
桁架保护:5mm透明有机玻璃板
11
故障显示:中文声光显示
12
变频节能功能:光电传感器
七、主要部件配置表
序号
名称
型号
品牌
产地
备注
1.
主控系统
三菱PLC
三菱电气
进口
2.
接触器
SC系列
正泰电器
浙江
3.
空气开关
S系列
正泰电器
浙江
4.
热继电器
TR-N2/3系列
正泰电器
浙江
5.
接近开关
N15-G12-AN16
TURCK
全球采购
6.
插件
AMP系列
TYCO
全球采购
7.
驱动电机
JC配套
三菱配套
中国
8.
桁架
电梯专用
三菱配套
中国
9.
上下部梯路
电梯专用
上海博才 上海
10.
自动润滑系统
电梯专用
三菱配套
中国
11.
梯级
电梯专用
三菱配套
中国
12.
扶手带
电梯专用
三菱配套
中国
13.
变频器
SK系列
三菱配套
中国
14.
光电开关
AMP221C500
TELCO
全球采购
15.
方向指示器
SY系列
长江电气
浙江
变频启动
