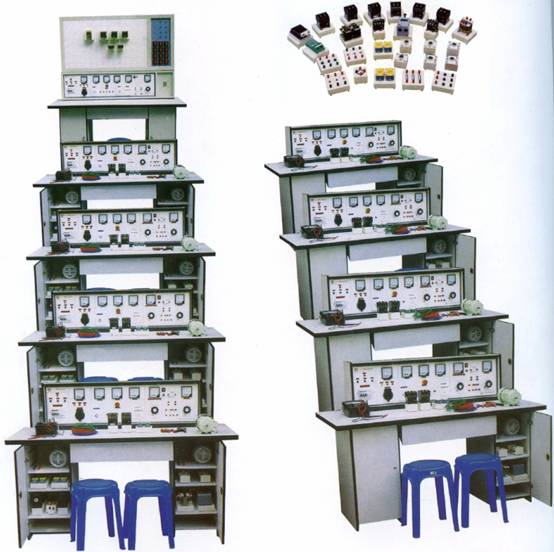

BC-18型电力拖动带交直流电机实验室

● 研制本产品的意义:
    该设备研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本设备安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
● 结构与功能:
一、学生台桌:配有学生桌12台,尺寸:160×68×80cm,一台2座,桌左右各有一个元件储存柜,中间抽屉放工具。
二、示教控制台:能分别控制12台学生桌的电源,示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
三、学生实验桌中部装有通用实验底板,实验时把元件盒插入实验板,即可连线实验。
四、通用电力拖动实验台:
1、电源输入指示
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电,过载、短路保护功能
4、电压换相开关:用来观察三相线电压,450V电压表指示。
5、电流表2A3只,分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源
7、三相四线输出接线座
8、三相电源插座
9、220v市电插座,供外接仪器使用
l0、电源开关:控制"交直流调压电源"
11、 FU:交直流调压电源保险座
12、0~240V交流输出 0~240V交流输出接线座
13、0~220V直流输出 0~220V直流输出接线座
14、电压表250V:指示调压电源的输出电压值
15、Ra、Rf调节旋钮
16、Ra、Rf接线座
17、直流电机Ia、If指示表

序号 名称 型号/规格 单位 数量 备注
1 保险管 2安培 6×13
2 交流接触器 CJ10-l0A 380V 6×13 已装元件盒上
3 指示灯 XD-5 3×13
已装元件盒上
4 整流二极管 IN5408 5×13 已装元件盒上
5 电阻 RX-510Ω/30W 3×13
已装元件盒上
6 钮子开关 KN1×2 3×13 已装元件盒上
7 行程开关 LXl9-001 4×13 已装元件盒上
8 按钮-红 LAl9-ll 2×13 已装元件盒上
9 按钮-绿 LAl9-11 4×13 已装元件盒上
10 倒顺开关 KO-3 380V/10A 1×13 已装元件盒上
11 三相闸刀 380V l5A 1×13 已装元件盒上
12 三相双投闸刀 380V l5A 1×13 已装元件盒上
13 热继电器 JRO-20/3 2×13
已装元件盒上
14 时间继电器 JS7-1A 380V 2×13
已装元件盒上
15 变压器 BK-25W 380V/6.3V 36V 1×13 已装元件盒上
16 导线
铜蕊线1.13MM 若干 已装元件盒上
17 尖咀钳   1×13
18 螺丝刀
3×13
19 万用表 MF-500型 1×13
20 电动机 Y/Δ380V 2×13

21 直流电机   1×13


● 实验内容:
1、闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过找保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压起动线略
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
25·直流电机启动
26·直流电机的调速
27·直流电机的反转
28、直流电机制动实验
