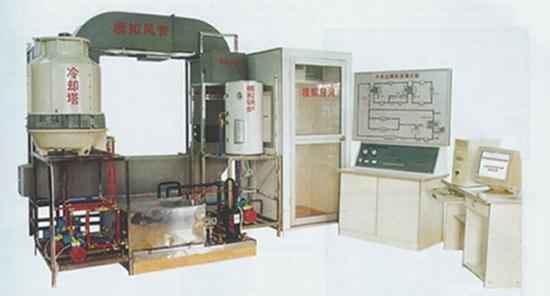

BC-KT7型中央空调实验室设备

    随着社会的发展,人们的生活水平不断提高,中央空调在大型商场、宾馆、写字楼、商住楼等许多方面得到越来越广泛的应用。中央空高调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识,掌握其管理、维护及维修方法,本公司专业技术人员开发生产中央空调系列产品。
    为了更好地满足各大院校的教学需要,在原来开发的中央空调实验设备的基础上,配备了RS-232串行通讯接口,可直接与电脑连接,由电脑控制软件控制整个实验台的运行,包括:总控台启动、制冷、制热、冷却水泵、冷却风机、制冷水泵、压缩机、电磁阀、制热水泵做演示,制冷、制热的温度设定等。
    特点是,通过传感器将空调状况实时反馈至电脑,能够同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度,房间风管温度,随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮。压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
    中央空调实验设备是将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进出口温度,便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构,使其能人为地制造各种在实际中可能产生的系统故障,方便学员了解故障的产生和排除故障的方法。
(一)总控台主要组成:电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。
(二)制冷系统主要组成:压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵,制冷一级泵、制冷二级泵等。
(三)制热系统主要组成:电热式模拟锅炉、温度调节器、制热水泵乖。
(四)制冷、制热系统循环示教板:分别用彩色灯光演示其循环过程。
(五)中央空调制冷、制热循环输送管路用彩色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间、或模拟风管,根据所需调节风速开关或风量。
中央空调实验设备主要技术参数
项  目
主要技术参数
制  冷
制  热
电  源
~50Hz  220V
额定功率
2900W
2300W
额定电流
14.0A
11.0A
制 冷 剂
R22  5Kg
外形尺寸
350×220×280(cm)
冷却水泵
2.5 m3/h  扬程>15米
制冷水泵
1.8 m3/h  扬程>15米
制热水泵
1.8 m3/h  扬程>15米
模拟锅炉
1800W  8.5A
风机盘管
3500  m3/h
冷热风管
排热量1.6KV;排热面积8.5m2
送 风 机
2100m3/h
注:以上参数若有变动,以产品所注参数为主。

操作说明
(一) 实验前准备工作
接通总控台电流,合上空气开关,首先,查看微机控制台信息是否正常,观察有无绿灯闪亮,若没有要检查输入接口或电源。然后,将选择按钮选定“制冷”处,进行预加水。
冷凝器侧预加水:将水灌入冷却塔的接水盘中,关闭截止阀F10,将冷却水泵按钮K1处于工作状态(绿灯亮),至冷凝器水加满为止,冷凝器水箱水满与否可能透过有机玻璃板观察到(注意:水不能满出冷凝器外壳)。加好水后,关闭冷却水泵,并打开截止阀F10。
蒸发器侧预加水:关闭截止阀F3、F4,打开截止阀F2,将制冷水泵按钮K3处于工作状态(绿灯亮),由膨胀水箱水加至蒸发器中,加满为止,蒸发器水箱水满与否可以通过有机玻璃板观察到,加好之后,关闭制冷水泵,并关闭截止阀F2。
锅炉测预加水:打开截止阀F3、F4和排水阀F6,关闭F1、F2,将制热水泵按钮K7处于工作状态(绿灯亮),往锅炉加水,直至排水阀F6有较大的水流出,然后关闭F6,关闭制热水泵,停止加水,再关闭截止阀F4。
(二)操作过程
1、制冷实验
在确保水已加满后,打开截止阀K1、K2,关闭截止阀F3、F4。冷却水泵K1,冷却风机K2、制冷水泵K3、压缩机K4、电磁阀ⅠK5、电磁阀ⅡK6、处于工作状态(绿灯亮),制热水泵K7处于关闭状态(红灯亮)。选择功能按钮选定“制冷”处,把制冷温控传感器放入蒸发器内,所显示的是蒸发器的当时温度。根据要求选择设定按钮,确定温度,(注:设定温度必须低于当时蒸发器的温度,否则,压缩机不能工作),此时,制冷指示灯亮。
待制冷至设定的温度时,即会自动停机。第二次启动之前要将压缩机延时选择定为8—10分为宜,使压力平衡,方可启动。
2、制热实验
接通控制台电源,接通模拟锅炉加热按钮,将旋转钮选择打向40℃左右。打开截止阀F3、F4,关闭截止阀F1、F2,制热水泵处于工作状态(绿灯亮),将K1、K2、K3、K4关闭状态,将功能选择按钮选定“制热”后,然后,根据要求选择设定按钮,确定温度,此时,制热指示红灯亮,当制热达到设定温度时,即会自动停机。
3、温度巡测及风速调节由微机控制,可以同时显示所有当前温度和设定温度。
手动控制,需分别按显示温度的按钮,通过温度显示器,观察当前温度。模拟房间,可根据需要进行开、关,风速Ⅰ、Ⅱ、Ⅲ档进行演示。模拟风管,根据风口Ⅰ(散流器)、风口Ⅱ(可调散流器),进行演示。为了能使达到演示效果,请分别进行模拟房间、模拟风道的演示

中央空调故障、故障现象及恢复方法
(一)制冷故障
序号
故障名称
故障产生办法
故障现象
故障解决方法
备注
1
漏氟
从截止阀JF4充氟口放氟
风机盘管无冷风,系统压力偏低,膨胀阀后液管结霜
加氟至正常
*
2
氟太多
从截止阀JF4充氟口加氟至压缩机1.2倍电流
风机盘管冷风不强,视液镜有液状制冷剂,系统压力偏高
放氟至正常电流
3
膨胀阀损坏
关截止阀JF4,全关即全堵,半关即半堵
视液镜有液状制冷剂,风机盘管无冷风
完全打开截止阀Ⅱ
4
压缩机吸
气口堵塞
关截止阀JF4,全关即全堵,半关即半堵
风机盘管无冷风,视液镜有液状制冷剂,压缩机声音沉闷
完全打开截止阀Ⅰ
5
系统冷却侧
水泵不转
将按钮K1处于关闭状,红灯亮
系统高压侧压力升高,电流增大,压缩机过载保护器断开
将按钮恢复正常
6
冷却塔风机
不转
将按钮K2处于关闭,红灯亮
系统高压侧压力升高,电流增大
将按钮恢复正常
7
制冷水泵不
将按钮K3处于关闭状态,红灯亮
风机盘管无冷风,蒸发器侧水出现结冰现象
将按钮恢复正常
8
压缩机过载
保护器损坏
将按钮K4处于关闭状态,红灯亮
压缩机不启动
5—8分钟将按钮恢复正常
9
压缩机启动
电容故障
压缩机不启动,电流增大,过载保护断开
**
10
电磁阀
将按钮K5处于关闭状态
风机盘管无冷风吹出,蒸发器侧水出现结冰现象
将按钮恢复正常
11
室内侧漏水
将塞子塞住水口或将出水管口抬高
集水盘有积水
拿掉塞子或恢复出水管口高度
注意:
4、所有故障应单独模拟;
5、*:为了节约氟里昂及防止污染,此故障模拟方法可如下:
在系统正常运行情况下,将截止阀JF1及截止阀JF3完全关闭,运行约半分钟后完全关闭截止阀JF2,打开截止阀JF1,即可模拟此故障。
故障恢复方法:将截止阀JF2及截止阀JF3完全打开约半分钟后依次关闭截止阀JF2、截止阀JF3。
6、**:模拟此故障极易引起压缩机损坏,本实验台不模拟此故障。
(二)制热故障
序号
故障名称
故障产生办法
故障现象
故障解决方法
备注
1
制热水泵不转
将按钮K7处于
关闭状态
风机盘管无
热风吹出
将按钮恢复正常
2
电磁阀故障
将按钮K5处于
关闭状态
风机盘管无
热风吹出
将按钮恢复正常
*

注意:
1、所有故障应单独模拟;
2、*:故障同制冷;
3、K1—K6故障演示操作(即按钮关闭状态)
注意事项
1、本实验台使用电源为单相220V~50Hz,允许电压波动范围为210—242V,本实验台要求有独立的供电线路,电源引线截面不小于4mm2。要求实验台有可靠接地!!!
2、实验台中的制冷系统主机部分在搬运时绝对禁止倾斜。
3、本实验台所有制冷剂为R22,禁止其它制冷剂代替。
4、本实验台所有循环水应干净、无污染,每次作实验前应保证系统中有足够循环水,实验完成后,应将水排放干净。
5、在给制冷系统加氟时,应控制压缩机运转电流在其额定运转电流的±10%偏差范围内。
6、给实验台制造故障时,应尽快将他恢复正常,否则,长时间故障运行容易引起机器损坏。
7、实验台后侧应留0.5米的距离。
8、回气管温度若超过15度,应适当加入制冷剂。
一、主要配置:
1、制冷系统配置:
(1)、2P松下万宝空调压缩机器1台
(2)、2P蒸发机器1个
(3)、2P冷凝器1个
(4)、蒸发器冷却水箱1个
(5)、冷凝器冷却水箱1个
(6)、高低压、压差控制器1个
(7)、3/8制冷剂流动观察镜1个
(8)、3/8手阀2个
(9)、RF22NP5A热力膨胀阀1个
(10)、3.5MPa抗震冷媒表高压压力表1个
(11)、1.5MPa抗震冷媒表低压压力表1个
(12)、1/4加液手阀1只
(13)、水箱透明油机玻璃2块
(14)、900×1100mm主机机组机架1个
(15)、冷却塔3吨1个
(16)、25WZ15-0.55制冷水泵550W带热保护2个
(17)、25WZ12-0.37冷却水泵2个带热保护370W
(18)、球阀4只控制制冷制热作用
(19)、电磁阀交流220V2只控制房间,风管是否送冷温气
(20)、热力膨胀阀1个
(21)、900宽×900宽×1000高mm模拟房间1个
(22)、350风机盘管1个
(23)、风机盘管控制开关1个三档
(24)、模拟风管1套,内裁面为35×34cm
(25)、4×6冷凝器风管盘管1个
(26)、180W风管送风机1个
(27)、45W冷却塔风机1个
(28)、风管风机控制开关1个
二、制热系统:
1、HP50、1500W模拟锅炉1个
2、25WZ15-0.55制热水泵1个
3、模拟房间、风管、水箱同制冷系统
三、中央空调系统演示木板1个
四、中央空调控制台1个
1、3.5Mpa抗震冷媒高压表1只
2、1.5MPa抗震冷媒低压表1只
3、30A电源总开关1只
4、交流220V电压表1只
5、直流30A电流表1只
6、数码温度显示器1套
7、温度选择轻确开关12只
8、制冷制热轻确开关4只
9、故障显示轻确开关7只
10、状态指示灯32只
11、铝塑板实验面板1块
12、实验台、实验桌1套
13、中央空调带微机接口1个
14、中央空调控制方法,即可通过实验台控制,又可通过电脑控制。
15、中央空调电脑由需方配置,供方可代办。
