制冷制热综合实验室设备

制冷制热综合实验室设备

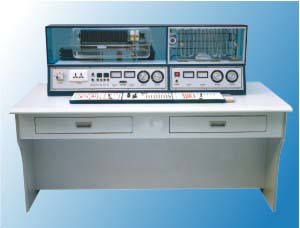

BC-6型制冷制热综合实验室设备(第六代)

    第六代制冷制热实验室设备是第五代产品的基础上作了进一步地改进,在结构和功能上更加接近真实的商业产品。本空调可分为两部分,前部为仿真室内机组,后面为仿真室外机组,室内机组的冷凝器作了进一步改进,外罩全透明外壳,全功能遥控,微电机控制开风门、自动送冷气、暖气,使产品更加完美、直观。电冰箱在第四代的基础上也进行了改进,前面为冷冻室,后面为电冰箱压缩机工作室。加装温度自动控制装置温度调节器,可以设定需要的温度。
特点:
1、全套设备更趋真实,全功能遥控。
2、使用方便、直观性强、外形美观。
3、增加实验项目设计,并将电路部分故障演示集中在一起。
4、电路部分故障点均设置有故障指示灯及故障开关代码。
主要技术参数:
工作电源:AC220V±5% 50Hz
整机功耗::<1KW
外形尺寸:1600mmX800mmX1170mm
压缩机功率:空调:1ph 冰箱:1/10ph
制冷剂:空调:R22 冰箱:R12
加热方式:电加热(可调节)
分体空调电路常见故障实验项目:
一、整机不工作或工作不正常,可通过以下故障演示:
1、微处理器损坏,故障代码Q,应更换
2、晶振不良,故障代码I
3、CPU工作+5V电源丢失,故障代码G
4、整流二极管损坏,无法正常工作,故障代码F
5、三端稳压7812不良,无法正常工作,故障代码V
6、CPU复位不良,空调无法工作,故障代码H
二、室内风机工作,而主机不工作,可通过以下方法排除故障:
1、如压缩机不能正常工作,一般情况下:电容过载保护器断路,可更换电容过载保护器
2、如控制指令有误,故障代码K
3、如12V电源丢失,故障代码V

三、整机正常工作、遥控失灵,可通过以下方法演示:
1、如遥控器损坏,故障代码U
2、接收头不良,故障代码P
3、CPU不良,故障代码P
四、整机工作、遥控正常,而没有蜂鸣声,可用以下方法演示
1、蜂鸣器坏,故障代码W
2、2003集成损坏,故障代码X
五、整机工作,风门不动作,故障代码Y
六、注意事项:
1、以上故障演示,只能逐个进行,演示完应使开关复位,故障点指示灯熄灭。才能进行下一个故障演示。
2、正常状态,演示开关全部向前(向上)。
3、主机接通和关闭、时间间隔需5分钟左右,因连续启动易损坏压缩机。
4、微处理器设置延时保护功能3分钟。
5、制冷转换制热需在停机状态3分钟以上。
