BCYY-18液压PLC控制实验台

一、概述:
     液压-PLC综合控制实验室是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司产品YY-18透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,可以让学生直观、感性地对比、了解电、液各自具有的特点、特色、及优缺点等。液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,,可以加深对PLC可编程序控制器的了解及掌握。

液压PLC控制实验台

二、实验台组成
    实验系统采用"二合一"双面结构,即一张实验桌可供两组四位学生分别双面进行液压综合实验,优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。
    该实验台采用了铝合金及高密度板材料。美观大方,坚固耐用,操作方便。基本配置为:液压实验元件1套,液压实验PLC电气控制系统1套;液压实验继电器控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)

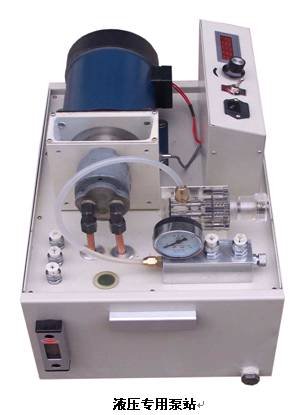

    本实验系统采用专用独立液压实验泵站,配直流电机无级调速系统,而且电机速度控制系统内部具有安全限速功能,可以对输出的高速度进行限制。同时配有数字式高精度转速表,实时测量泵电机组的转速。并且配有油路压力调定功能,可以调定输出压力油的安全工作压力。泵站配有多路压力油输出及回油,可同时对多路液压回路进行供油回油。并采用闭锁式快速接头,以利于快速接通或封闭油路。实现油箱、油泵、直流电机、直流电源及控制系统、转速测控一体化设计。利用此套实验设备可独立地进行液压控制相应的基本回路及其应用实验,以及 PLC编程及控制实验;同时,也可综合地进行相互配合的实验:如实现气-电控制,气-液控制,电-液控制,以及气-电-液综合控制等。

三、技术参数
1.电源:AC: 220V 50HZ
2.实验台外形尺寸: 1600mm×1000mm×740mm
3.实验支架尺寸: 1100mm×600mm
4.PLC可编程序控制器:松下FP1-C14型主机,8输入、6输出。
5.低噪音空气压缩机:电源 AC220V 功率:360W
6. 液压实验泵站
工作电源:AC:220V
电机功率:750W
电机调速范围: 0-1500转/分
    安全限速范围:1000-1500转/分 油泵输出高工作压力:2.5MPa 安全压力设定范围:0.3 - 2.5 MPa 液压泵工作时离液压台1.5m远处噪声≤58dB
四、实验项目:
1.用换向阀的换向回路
2.用"O"型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路
其它扩展实验

(1)小孔压力--流量特性实验
(2)卸荷实验
(4)节流变速实验
(5)负载变速实验
(6)速度稳定实验
(7)压力控制回路实验
(8)速度调节回路实验
(9)方向控制回路实验
(10)差动回路实验
(11)溢流阀特性实验
(12)换向阀特性测试
(13)调速阀特性实验
(14)液压缸特性实验
(15)节流阀旁路节流实验
(16)调速阀进油节流实验

BCYY-18液压PLC控制实验台配置清单
序号
分    类
元件名称
数量
1
实验台
实验柜
1
桌面
1张
元件板
4块
2
实验支架
实验支架
1
3
泵站
拖动直流电机
1
专用直流电源及调速控制电路
1
高精度数字转速表
1
压力表
1
齿轮油泵
1
油箱
1
溢流阀
1
滤油器及温度液位计
1
4

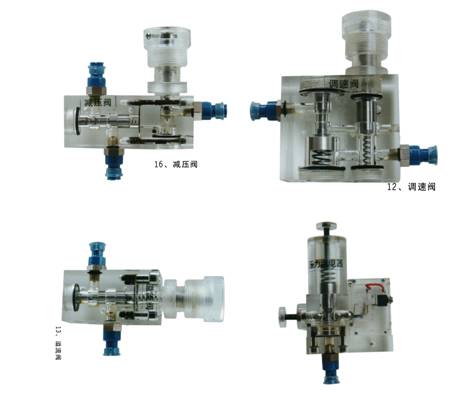

组合透明元件
双作用油缸(带行程撞块)
4
弹簧回位油缸
1
增压油缸
1
辅助油箱
1
单向阀
3
液控单向阀
2
溢流阀(直动式)
3
节流阀(直动式)
1
调速阀
4
顺序阀
2
减压阀
1
二位二通电磁换向阀
2
二位四通电磁换向阀
4
“O”型三位四通电磁换向阀
1
“H”型三位四通电磁换向阀
1
“M”型三位四通电磁换向阀
1
二位四通行程换向阀
1
三位五通手动换向阀
1
压力继电器
1
压力表
4
微动行程开关(常开、常闭)
2
四通(高压)
18
皮管夹子8φ
20
5
附    件
毛巾
2
油槽
2
油盘(滤油网)
2
透明液压皮管? φ8
1盘
专用液压油
20公斤
6
电器配件
电磁阀通用连接线
4
压力继电器插头线
1
直流电源单元
2
继电器控制单元
1
PLC 编程器控制单元
1
PLC电器输入单元
1
PLC电器输出单元
1
单元电器连接电缆
4
7
工具盒
螺丝刀6×100(一字、十字)
各1把
螺丝刀3×80 (一字、十字)
各1把
剪刀
1把
活动板手
1把
尖嘴钳
1把
卷笔刀
1个
内六角扳手M5
1把
内六角扳手M6
1把
内卡簧钳
1把
外卡簧钳
1把
8
易损件赠品
香蕉插脚
50只
油塞
50只
快速油接头
20只
各种密封圈
1袋
9
资料
透明液压实验手册
2册
光盘(PLC编程软件,PLC程序)
1碟
