BCGJD-02 光机电一体化实训装置

(一)光机电一体化实训装置技术参数:
1、输入电源:三相四线 ~380V±10% 50Hz
2、工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)
3、整机功耗:≤1.5kVA
4、安全保护:具有电压型漏电保护装置和电流型漏电保护装置。安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
(二)光机电一体化实训装置系统构成;

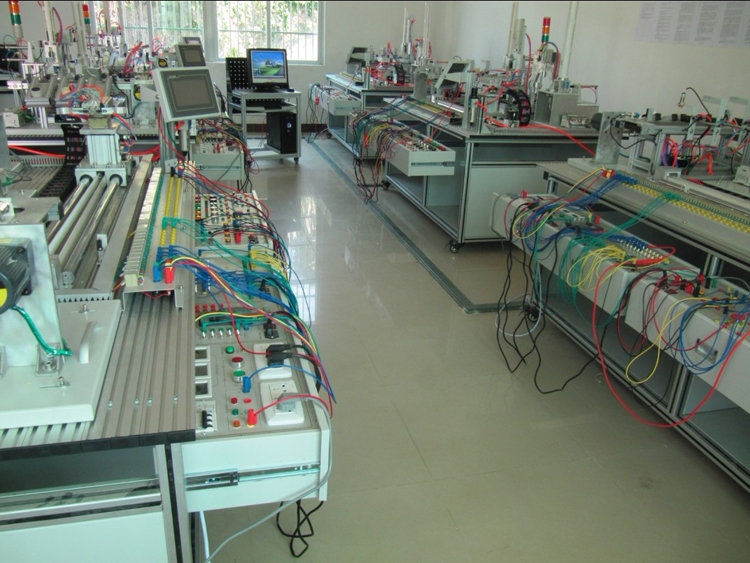

    光机电实训装置,由铝合金导轨式实训台、机电一体化设备部件、PLC模块、变频器模块、按钮模块、步进电机驱动模块、电源模块、接线端子排和各种传感器等组成。其整体结构采用开放式和拆装式,学生可以自由组装和调试送料检测部件、物料搬运部件、物料分拣部件和自动生产线等机电一体化设备;PLC模块、变频器模块、按钮模块、步进电机驱动模块、常用装置模块等可任意调换和组合,进行机电设备安装与调试、PLC控制程序的编写与运行、变频器调速系统的组装与调试、PLC控制系统的安装与调试、光机电一体化设备的组装与调试等专业知识与技能的教学和实训。
光机电实训装置PLC模块的I/O端子、变频器的接线端子、各常用模块与PLC的连接端子,均与安全插座连接,使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路,则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合,既保证学生基本技能的训练、形成和巩固,又保证电路连接的快速、安全和可靠。
(三)光机电一体化实训装置主要配置:
  1、工作台1800×800mm,铝合金导轨式实训台,可以安装送料机构、机械手、传输分拣机构。实训模块及PLC主机等可以放置在拉出式的支架上。
  2、电源模块:三相电源总开关(带漏电和短路保护)1个,熔断器3只,单相电源插座2个,安全插座5个
  3、按钮模块:开关电源24V/6A,急停按钮1只,转换开关2只,蜂鸣器1只,复位按钮黄、绿、红各1只,自锁按钮黄、绿、红各1只,24V指示灯黄、绿、红各2只;
  4、PLC主机模块:FX2N-48MR(含编程电缆、相关软件),带485通讯模块。输入输出点连接至模块面板大的安全插座上,并具有相关的保护措施。
  5、变频器模块:E540-0.75kW,输入输出点连接至模块面板大的安全插座上。
  6、步进驱动模块:三相、工作电流≥5A
  7、供料机构:包括工件库,工件锁紧装置,工件推出装置。主要有井式工件库,直线气缸,光电传感器,工作定位装置等
  8、输送机构:包括直线移动装置,工件取送装置。主要有步进电机,薄型气缸,摆台,双导杆气缸,气动手指,行程开关,磁性开关等
  9、加工机构:包括工件搬运装置,工件加工装置。主要有导轨、直线气缸、薄型气缸、工件夹紧装置等
  10、成品分拣机构:包括皮带传输线、成品分拣装置。主要有直线皮带输送线、直线气缸、三相异步电动机等
  11、装配机构:包括装配工件库,装配工件搬运装置,装配装置。主要有工件库、摆台、导杆气缸、气动手指、直线气缸、光电传感器等
  12、触摸屏:三菱触摸屏,5.7寸
  13、接线端子排:接线端子排一侧连接对象部件(学生自行接线),另一侧已经与安全插座底部连接好。
  14、安全插线:1套,配套数量及长度必须满足实训要求。
  15、 PLC附件:线缆、软件、光盘等
  16、气源、电源:要求分路通过漏电开关供电,静音泵,气路连接至桌面。
(四)光机电一体化实训装置可实现的实验内容:
    该实训装置能进行机电设备安装、PLC应用技术、电气控制技术、自动控制技术、机电一体化技术等专业知识模块的单项实训项目的教学,也能进行机电一体化设备、气动系统、自动控制系统的综合技能训练。
1、实际操作单元模块可提供以下实训内容:
电动机的正反转和多地控制实训;
电动机Y—△起动控制电路实训;
工作台自动往返控制实训;
三台电动机的顺序控制实训(带电机实物);
模拟小型生产线控制实训。
2、可完成的基础训练项目为:
变频器面板功能参数设置和操作实训;
变频器对电机点动控制、启停控制;
电机多段转速控制
3、气动技术教学与实训(选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术教学与实训项目):
气动方向控制回路;
气动速度控制回路;
摆动控制回路;
气动顺序控制回路;
气动提升装置;
气动机械手装置;
气动系统安装与调试;
4、电气控制技术和PLC应用技术教学与实训(选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术教学与实训项目):
电动机正反转控制电路的连接与控制程序;
电动机调速控制电路的连接与控制程序;
气动方向控制程序;
气动顺序动作控制程序;
气动机械手控制程序;
皮带输送机控制程序;
气动成型机控制程序;
机电一体化设备控制程序;
自动生产线控制程序。
5、机电设备安装和机电一体化技术教学与实训(选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术教学与实训项目):
传动装置同轴度的调整;
皮带输送机的安装与调整;
上料机构的安装与调试;
物件分拣设备的安装与调试;
送料设备的安装与调试;
加工机构安装与调试;
安装机构的安装与调试;
自动生产线设备安装与调试。
6、自动控制技术教学与实训(用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术教学与实训项目)
接近开关;
传感器安装与位置调整;
机械手的自动控制;
皮带输送机的自动控制;
机电一体化设备的自动控制;
PLC控制系统的安装与调试;
自动生产线的安装与调试;
摸屏技术应用。

相关产品:
BCGJD-01 光机电一体化控制实训装置
BCGJD-02 光机电一体化控制实训装置
BCGJD-03型 机电一体化综合系统实训装置
BCGJD-04 光机电一体化实训考核装置(循环控制)
BC-201 数控模组化生产流水线综合系统:CD制程机
BCMPS-01 MPS机电一体化柔性生产线加工系统(五站)
BCCL-01型 材料分拣实训装置
BCCL-02型 光机电一体化高速分拣实训系统
BCEW-1型 平面二维运动控制实训装置
BCSH-1型 循环送料系统实训装置
BCLTCK-1型 立体仓库实训装置
BCBJSF-1型 步进伺服控制综合实训平台
BCGYJX-1型 工业机械手实训装置
BCJG-01A型 小型循环搬运控制实训系统
BCWLSX-1型 现代物流仓储自动化实训系统(铝型材结构)
BCRX-1型 模块式柔性自动环形生产线实验系统(工程型)
BCRX-2型 机电一体化柔性生产综合实训系统
