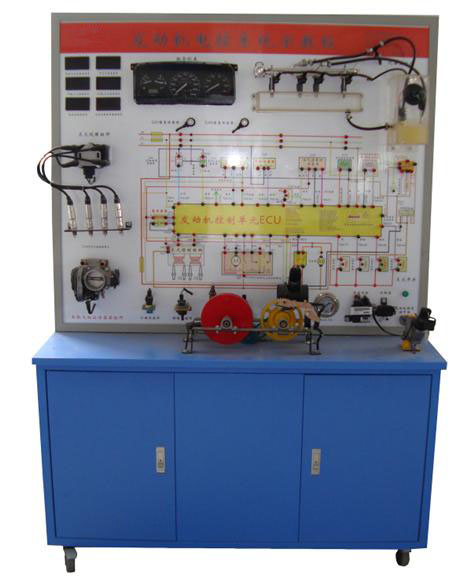

发动机电控系统示教板

发动机电控系统示教板

发动机电控系统示教板

(一)产品简介
    本产品选用全新大众AJR发动机电控系统材料为基础制作,模拟发动机运转,演示发动机电控系统的工作过程;本示教板功能齐全、操作方便、安全可靠。
(二)结构组成
    发动机电控单元、防盗控制单元、防盗钥匙、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
(三)功能特点
1.面板上绘有完整的电控系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。
2.操纵开关及按钮,可真实演示发动机电控系统(点火与喷油)的工作过程。
3.数显表显示各传感器信号电压值。
4.发光二极管显示工作元器件状态。
5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6.防盗匹配等操作。
7.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。
8.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。
9.装有诊断座,可读取故障码与数据流等。
(四)技术参数
外形尺寸:1240mm×550mm×1850mm(长×宽×高);
电    源:220V交流电压;
工作电压:12V直流电压;
工作温度:-50℃~50℃;;
