-产品展示                   首页 > 产品展示 > 机床电路实训系列 > BC-253B型机床电气实训考核柜

机床电气实训考核柜

机床电气实训考核柜
BC-253B型 机床电气实训考核柜

一、机床电气实训考核柜概述
    该机床电气实训考核柜是按照国家劳动部颁发“电工技术等级标准”和“职业技能鉴定规范”中对初级工、中级工等不同技术等级培训与考核的要求。 根据机床电气技能实操培训和考核鉴定的实际情况而设计的一代集机床电气理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能,同时具备多种安全措施的设备。是各中专、技校、职校以及劳动职业技能鉴定部门机床电气技能实操培训和考核鉴定的理想教学设备。
二、机床电气实训考核柜技术参数
1、输入电源:AC380V±5%(三相五线) 50±1Hz
2、额定电流:5A
3、相对温度:-5℃~40℃ 相对湿度:<75%(25℃)
4、外形尺寸:750×550×1800mm
5、设备重量:220kg
三、机床电气实训考核柜的基本装备

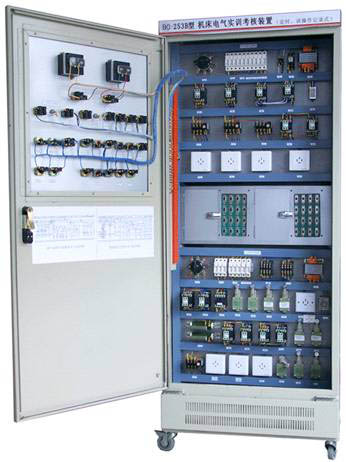

    该装置按照标准电气控制柜设计制造(规格:750×550×1800mm),充分利用双面空间位置,柜内装有定时器及误操作报警记录仪;装置设有电流型、电压型漏电保护装置;过流保护装置。
柜门内侧安装电压表、电流表、旋转开关、控制按钮、各种指示灯,实验用各种电机(配备专用电机柜)。柜内安装各种机床电路,并附有电路图。实际利用率高,实现一柜多套机床电路的功能。
柜内设置的电路美观、整齐、规范、科学,电器元件均采用优质名牌产品,确保质量和技术参数要求。人为故障设置及排除点由开关控制,所有故障都是模拟或类同机床实际工作时故障,具有一定代表性。采用故障设置板和故障排除板分开的方式,操作简单,设置、排除故障只需拨动开关即可,方便老师和考官培训考核。
四、机床电气实训考核柜内容
  1、Z3050钻床电路,故障考核12项;
  2、M7120磨床电路,故障考核15项;
  3、CW6163B车床电路,故障考核11项;
  4、T68镗床电路,故障考核16项。
    配附属电机组电机4台

相关产品:
BC-SHY-01 综合机床电气电路实训考核鉴定装置(四个机床电路)
BCWK-88B网孔型万能机床电路实训考核鉴定装置(含PLC、变频器)
BCWK-88A 网孔型万能机床电路实训考核鉴定装置
BC系列机床、电路、电器仿真综合模拟实验台(一代)
BC-760机床电气技能实训考核鉴定装置
BC-07A智能型机床电气技能实训考核装置
BC机床电气技能实训考核系列
机床电气控制技术及工艺实训考核装置
BC系列机床电路电器仿真综合模拟实验台
BC-253B型机床电气实训考核装置
BC-253A型机床电气实训考核装置
机床电气线路四合一考核实训装置
卧式镗床技能实训考核装置
万能铣床技能实训考核装置
半实物卧式镗床电气技能实训考核装置
半实物万能铣床电气技能实训考核装置

订货须知:
一、①机床电气实训考核柜产品名称与型号;②机床电气实训考核柜规格;③机床电气实训考核柜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的机床电气实训考核柜型号,请按机床电气实训考核柜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
    感谢您访问我们的网站【http://www.bcyxmx.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
